Messsystem zur präzisen 3D-Geometrieprüfung von Profilen und Halbzeugen | profileGAUGE X.LP-3D

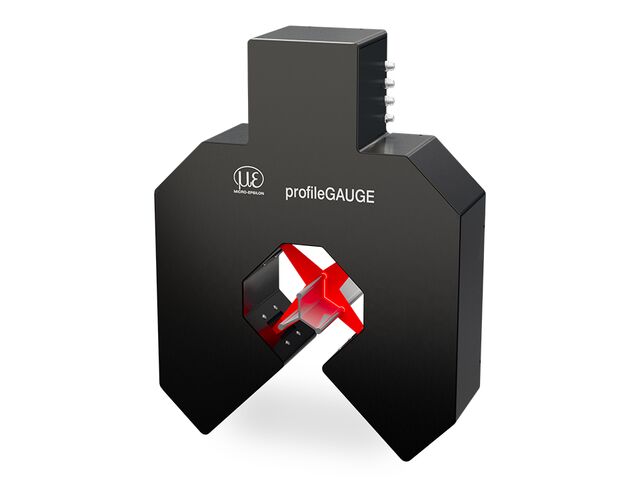

Das profileGAUGE X.LP-3D ist ein Inline-Messsystem zur 360°-Prüfung von Profilen und Halbzeugen. Vier scanCONTROL Laser-Scanner erfassen das Messobjekt gleichzeitig aus mehreren Blickrichtungen und ermöglichen so eine zuverlässige geometrische Bewertung direkt im laufenden Produktionsprozess.

Mit der 3DInspect- und profileGAUGE-Software werden Messprogramme anwendungsspezifisch erstellt und Prüfmerkmale wie Breite, Dicke, Winkel, Radien, Tiefen, Spaltmaße, Durchmesser oder Soll-Ist-Abweichungen automatisiert ausgewertet.

Die Ergebnisse können zur Qualitätssicherung und Prozessüberwachung an übergeordnete Systeme weitergegeben werden.


Geometrische Merkmale zuverlässig prüfen

Das profileGAUGE X.LP-3D eignet sich für die Geometrieprüfung unterschiedlicher Profile und Halbzeuge. Typische Messgrößen sind:


• Breite, Höhe und Dicke
• Winkel und Radien
• Tiefen und Spaltmaße
• Durchmesser
• Form-, Lage- und Soll-Ist-Abweichungen

Damit unterstützt das System die kontinuierliche Qualitätskontrolle bei der Herstellung von Rund-, Vierkant-, Flach-, Freiform- und Sechskantmaterialien.


Auf Ihre Profilgeometrie abgestimmt

Das profileGAUGE X.LP-3D wird anwendungsspezifisch auf das jeweilige Messobjekt ausgelegt. Die Standardausführung X.LP-3D-50 bietet einen Messbereich von 40 mm. Ein erweiterter Messbereich bis 120 mm ist abhängig vom Messobjekt möglich.

Die finale Auslegung richtet sich nach Profilgröße, Geometrie und den relevanten Prüfmerkmalen. So wird sichergestellt, dass die zu bewertenden Konturbereiche innerhalb des erfassbaren Messbereichs liegen.
