Die neue Generation der hochpräzisen Inline 3D-Messung | surfaceCONTROL 3D 3500

Der hochpräzise 3D-Snapshot-Sensor surfaceCONTROL 3D 3500 wird für die automatisierte optische Inspektion von Geometrie, Form und Oberflächen auf diffus reflektierenden Oberflächen eingesetzt. Der surfaceCONTROL 3D 3500 zeichnet sich durch seine kompakte Bauform sowie der hohen Messgenauigkeit bei gleichzeitig hoher Geschwindigkeit in der Datenverarbeitung aus. Mit einer z-Wiederholpräzision von bis 0,25 µm setzt der Sensor neue Maßstäbe in der hochgenauen Inline-3D-Messtechnik. Damit werden kleinste Ebenheitsabweichungen und Höhenunterschiede zuverlässig erkannt. Zwei Modelle decken unterschiedliche Messfelder ab.

3D-Messung der neuen Generation

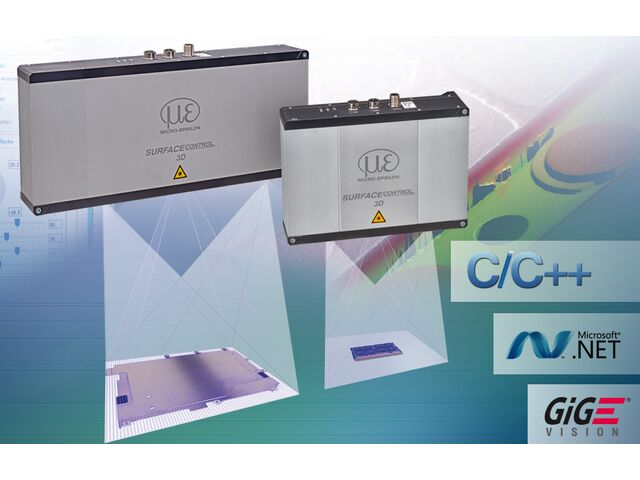

Neben der schnellen Datenausgabe über Gigabit Ethernet bietet der Sensor eine zusätzliche digitale I/O-Schnittstelle. Durch die Nutzung des 2D/3D Gateway II stehen EtherNet/IP, PROFINET sowie EtherCAT zur Verfügung. Über die leistungsstarken Softwaretools können eine präzise 3D-Messung sowie eine Oberflächeninspektion durchgeführt werden. Die GigE Vision-Kompatibilität erlaubt zudem die problemlose Einbindung in Bildverarbeitungssoftware von Drittanbietern. Ein umfangreiches SDK zur kundenseitigen Softwareintegration rundet das Softwarepaket ab.

Anwendungsbeispiele:

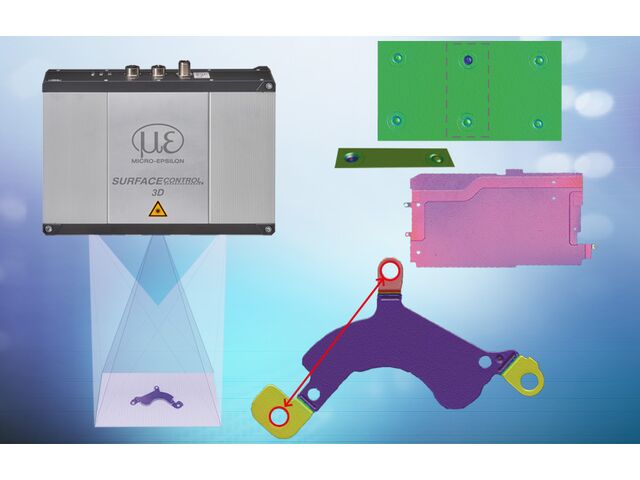

• 3D-Prüfung der Geometrie und Formerfassung
• Form-, Lage- und Oberflächenprüfung
• Defekterkennung
• Automatische optische Inspektion
• 3D-Texterkennung und Detektion feinster Strukturen
• Prüfung elektronischer Komponenten

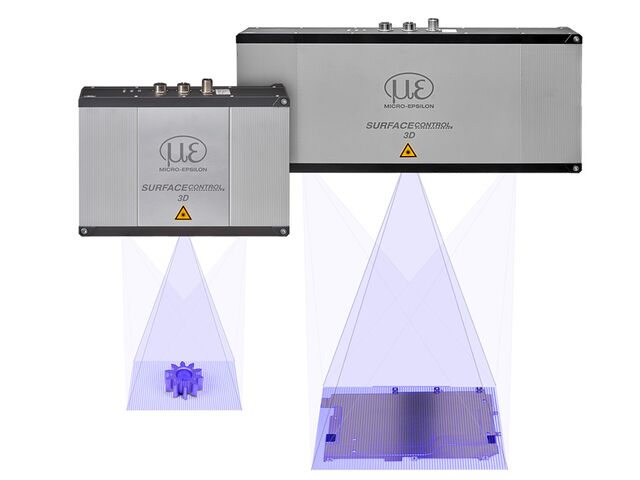

Für 3D-Messaufgaben mit maximaler Präzision - der surfaceCONTROL 3500-30

Mit dem kleinen Messbereich von 30 x 18,5 mm erfasst der surfaceCONTROL 35x0-30 feinste Geometrien und Oberflächenstrukturen äußerst präzise und zuverlässig. Die hohe Auflösung in z sowie die genaue Wiederholpräzision machen den 3D-Sensor zum präzisesten auf dem Markt der 3D-Snapshot-Sensoren. Zusätzlich werden die Messobjekte bei einem Arbeitsabstand von 130 mm detektiert. Die hohe XY-Auflösung ab 8 µm erlaubt eine noch genauere Erfassung kleinster Details.

Großer Messbereich und ausgezeichnete Präzision - surfaceCONTROL 3500-240

Mit dem Messbereich von bis zu 245 x 180 mm erfasst der surfaceCONTROL 35x0-240 bei größeren Targets Strukturen und Details mit großer Präzision. Aufgrund des großen Messbereichs eignen sich die Sensoren ausgezeichnet für Anwendungen mit großen Messvolumen. Die extreme z-Auflösung im Zusammenspiel mit dem großen Messbereich ermöglicht maximale Präzision für vielfältige Anwendungen.

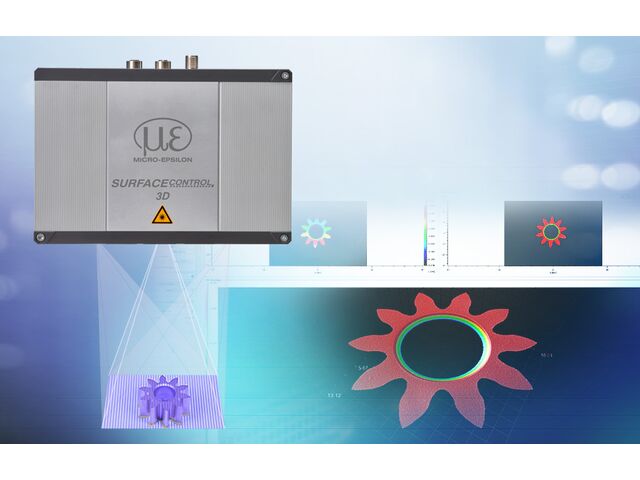

3DInspect: Software zur Lösung von 3D-Messaufgaben und Inspektionsaufgaben

Die Software 3DInspect ist ein leistungsstarkes Tool zur Sensorparametrierung sowie zur Lösung industrieller Messaufgaben. Die Software überträgt die Messdaten vom Sensor über Ethernet und stellt diese dreidimensional dar. Diese 3D-Daten werden auf dem PC mit 3DInspect Messprogrammen weiterverarbeitet, ausgewertet, beurteilt, und bei Bedarf protokolliert über Ethernet an eine Steuereinheit übermittelt. Die 3D-Daten können bei Bedarf mit der Software gespeichert werden. Darüber hinaus kann der Sensor über die Software konfiguriert und parametriert werden. Zur Anbindung an eine Automatisierungsschnittstelle wird die Funktionserweiterung 3DInspect Automation mit Verwendung der SC3510 Sensoren freigeschaltet, die auch eine umfassende Datenprotokollierung beinhaltet.
