3D-Sensor zur Vermessung und Inspektion von reflektierenden Oberflächen | reflectCONTROL

reflectCONTROL Sensoren bieten eine innovative Lösung zur Defekterkennung auf hochreflektierenden und transparenten Flächen. Diese Sensoren nutzen die phasenmessende Deflektometrie und ermöglichen eine flächige Vermessung. Im Gegensatz zur herkömmlichen visuellen Inspektion durch den Menschen, die mit einem hohen Aufwand an Mitarbeitern und Arbeitszeit verbunden ist, liefert der reflectCONTROL Sensor präzise Messergebnisse, die eine detaillierte Analyse der Oberflächenqualität erlauben. Zur Auswertung und Parametrierung stehen leistungsstarke Softwarepakete zur Verfügung, die die Effizienz und Genauigkeit der Oberflächenprüfung erheblich verbessern.

Deflektometriesensor für die dreidimensionale Vermessung spiegelnder Oberflächen: RCS 130-160 3D HLP

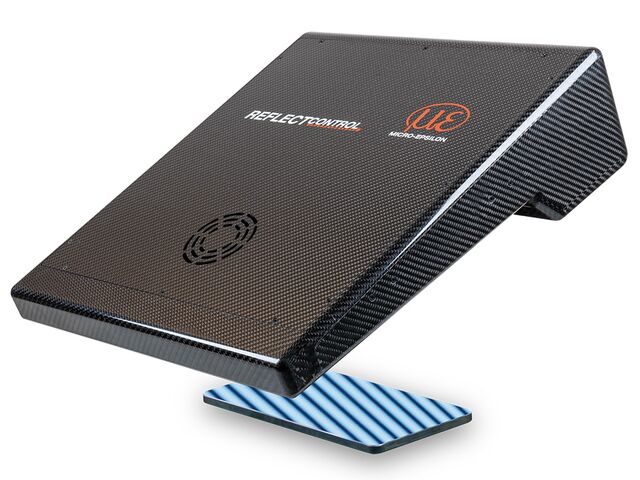

Das reflectCONTROL RCS130-160 3D HLP wurde für die Formerfassung von spiegelnden Teilen entwickelt. Der Sensor stellt ein Streifenmuster auf seinem Display dar, welches über die Oberfläche des Messobjekts in die Kameras des Sensors gespiegelt wird. Der Sensor liefert eine 3D-Darstellung der Oberfläche, mit der die Topologie der Bauteile (z.B. Ebenheit, Durchbiegung, Krümmung) bestimmt werden kann. Das Modell RCS130 ist für Mess- und Inspektionsaufgaben, z.B. in der Fertigungslinie, optimiert. Der Sensor verfügt über eine GigE Vision-Schnittstelle und stellt die Daten GenICam-konform zur Verfügung.

Features:

• Messfeld 170 x 160 mm
• Für die Vermessung hoch reflektierender ebener Oberflächen
• Ausgabe von 2D Basisintensitäts-, Amplituden- und Krümmungsbildern
• Ausgabe von 3D Punktewolken zur hochpräzisen Höhenmessung

Oberflächeninspektion von spiegelnden Bauteilen: RCS 110-245 2D

Das reflectCONTROL RCS110-245 2D mit integriertem Controller ist zur stationären Messung oder Integration in Maschinen konzipiert. Der kompakte Sensor erfasst Unregelmäßigkeiten auf spiegelnden Oberflächen, die softwareseitig verarbeitet und als Reflektivitäts- und Krümmungsbild dargestellt werden. Über GigE Vision können die gewonnenen Oberflächenbilder an zahlreiche Bildverarbeitungs-Software-Pakete zur Weiterverarbeitung übergeben werden.

Natürlich sind alle Funktionalitäten des RCS110-245 2D auch im reflectCONTROL RCS130-160 3D HLP enthalten. Beide Sensoren bieten somit leistungsstarke Lösungen für die Oberflächenprüfung und ermöglichen eine nahtlose Integration in bestehende Systeme.

Features:

• Messfeld 110 x 245 mm
• Für die Vermessung hoch reflektierender ebener Oberflächen
• Ausgabe von 2D Basisintensitäts-Amplituden- und Krümmungsbildern
