MetraSCAN 3D : Vollständige Flexibilität bei Prüfungen und ISO-zertifizierter Genauigkeit

Übersicht

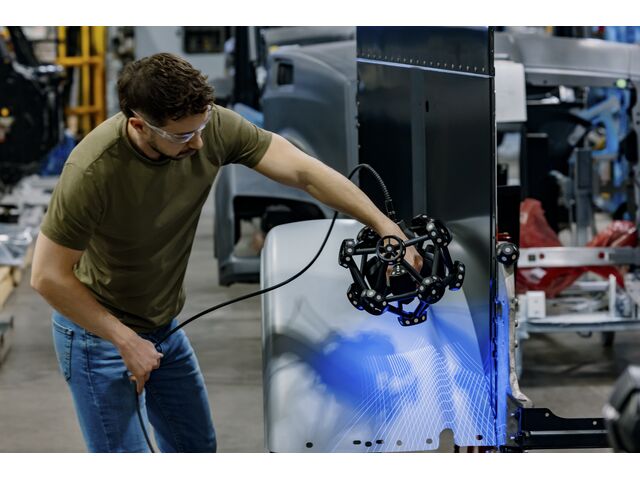

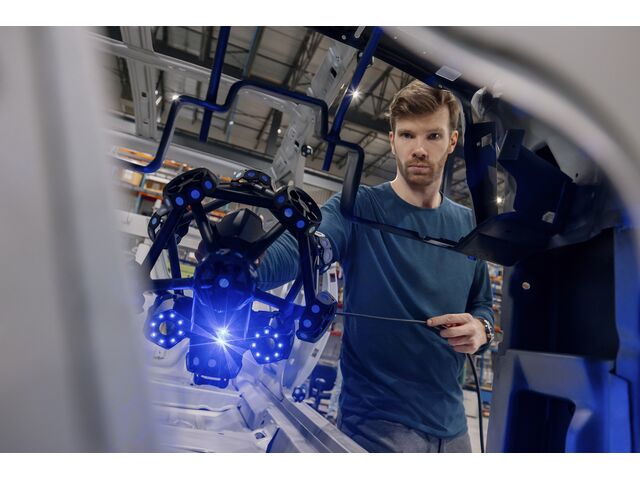

Die MetraSCAN 3D‑Reihe optischer KMG‑Scanner ist für Metrologie und Inspektion direkt in der Fertigungsumgebung konzipiert. Sie liefert metrologische 3D‑Scans und dimensionsbezogene Prüfungen und toleriert Fertigungsumgebungs‑Vibrationen, Bauteilbewegungen und Umgebungsinstabilitäten. In Kombination mit HandyPROBE ermöglicht sie integrierte Scan‑ und Tastsystem‑Workflows zur vollständigen Prüfung.

Hauptmerkmale

• Hohe Messrate: 1.800.000 Messungen/Sekunde
• Lichtquelle: 30 blaue Laserlinien (plus 1 zusätzliche Linie in einigen Varianten)
• Großer Scanbereich für unterschiedliche Bauteilgrößen und Geometrien
• Ultraschnelle Inbetriebnahme: keine Aufwärmzeit; einsatzbereit in weniger als 5 Minuten
• 360° magnetische Targets für schnelle Setups und optimierte Sichtbarkeit beim dynamischen Tracking
• Unempfindlich gegenüber Fertigungsumgebungs‑Vibrationen, Bauteilbewegungen und Instabilitäten (dynamische Referenzierung)
• Blaulaser‑Technologie geeignet für glänzende und reflektierende Oberflächen
• Integrierte Photogrammetrie und automatische Volumenerweiterung (AVE) für größere Messvolumina
• Optional: HandyPROBE für kombinierte Scan‑ und Tast‑Workflows
• Inklusive Creaform.OS Software für Erfassung und Geräte‑Steuerung

Automatische Volumenerweiterung & Genauigkeit

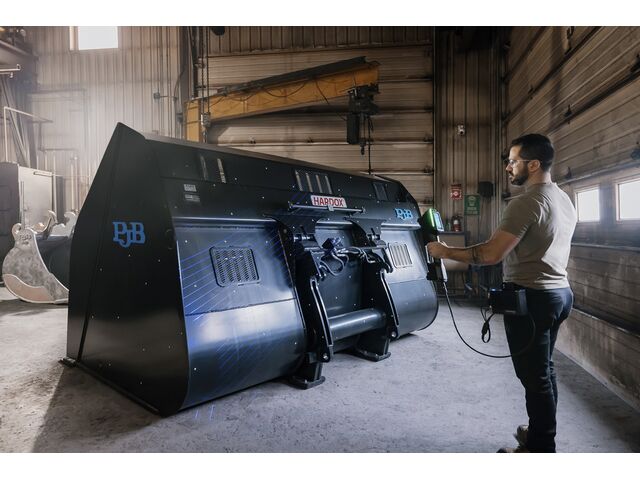

Die AVE‑Funktion erlaubt die automatische Erweiterung des Erfassungsvolumens durch Verschieben der C‑Track ohne zusätzliche Messungen. Fortschrittliche Photogrammetrie‑ und Skalierungsalgorithmen sorgen für genaue, reproduzierbare Ergebnisse bei großen Bauteilen.

Leistung & Normen

• Genauigkeit: 0,025 mm
• AVE‑Leistung: 0,025 mm + 0,015 mm/m
• Messauflösung: 0,025 mm
• Messrate: 1.800.000 Messungen/Sekunde
• Abnahmeprüfungen basierend auf VDI/VDE 2634 Teil 3 und ISO 10360
• ISO/IEC 17025:2017 akkreditiertes Labor für Abnahmetests

Software & Ökosystem

• Creaform.OS inklusive für Erfassung und HW‑SW‑Integration
• Creaform Metrology Suite™ verfügbar (Scan‑to‑CAD, Inspection, Automation, Dynamic Tracking)
• Kompatibel mit gängigen CAD‑ und Analyse‑Ökosystemen

Vielseitiges 3-in-1-System

Der MetraSCAN 3D ist so konzipiert, dass er nahtlos in drei Konfigurationen arbeitet: im C-Track-Modus für eine schnelle Einrichtung ohne Vorbereitung – unabhängig von der Teilegröße, im Stand-alone-Modus für schnelle Prüfungen in beengten Bereichen ohne Sichtlinienbeschränkung sowie im Abtastmodus in Kombination mit der HandyPROBE.

Das Ergebnis ist eine einheitliche Lösung, die mehrere Positionierungsmodi vereint und maximale Prüfflexibilität bietet. Sie passt sich jeder Messumgebung an und beschleunigt gleichzeitig die Abläufe vom Scan bis zum Bericht.

Anwendungsgebiete

MetraSCAN 3D eignet sich für Produktentwicklung, Reverse Engineering, Qualitätskontrolle und Qualitätssicherung, Wartung/Reparatur/Überholung (MRO), ZfP‑Anwendungen und Lehre/Forschung.

Charakteristika / Technische Spezifikationen

• Modell: MetraSCAN 3D
• Genauigkeit: 0,025 mm
• Automatische Volumenerweiterung: 0,025 mm + 0,015 mm/m
• Messauflösung: 0,025 mm
• Messrate: 1.800.000 Messungen/Sekunde
• Lichtquelle: 30 blaue Laserlinien (+1 zusätzliche Linie in einigen Varianten)
• Inbetriebnahme: keine Aufwärmzeit; einsatzbereit in < 5 Minuten
• Targets: 360° magnetische Targets für dynamisches Tracking
• Normen: VDI/VDE 2634 Teil 3, ISO 10360; Labor akkreditiert nach ISO/IEC 17025:2017
• Optionen: Kombinierbar mit HandyPROBE für taktiles Messen; Automatisierungskit verfügbar
