High-Performance Laser-Scanner | scanCONTROL 30xx

3D Scanner

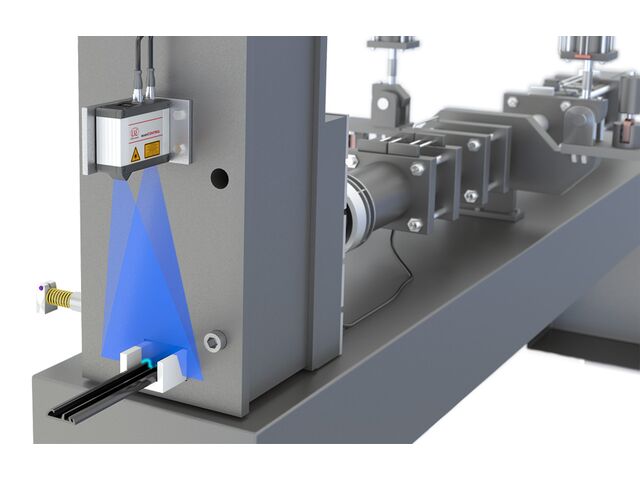

“ Messgeschwindigkeit bis zu 10 kHz Linien-Linearität z-Achse ab 1,5 μm Auch mit blauem Laser verfügbar ”

Angebot anfordern

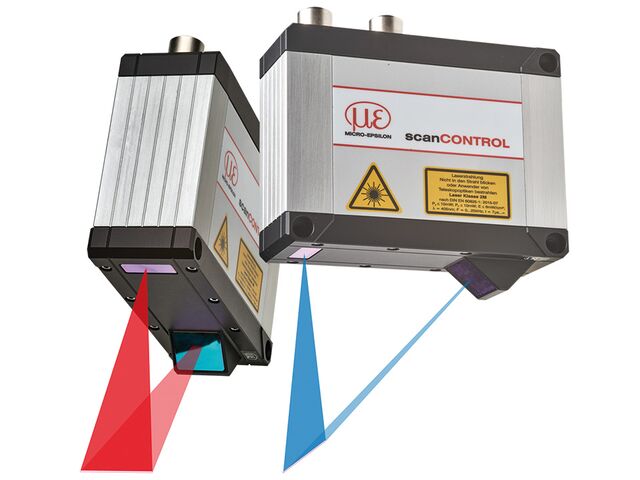

Laser-Scanner der Serie scanCONTROL 30x0 zählen zu den leistungsfähigsten Profilsensoren im Hinblick auf Baugröße, Genauigkeit und Messrate. Die Laser-Scanner liefern kalibrierte 2D-Profildaten mit bis zu ca. 10 Millionen Punkten pro Sekunde. Mit einer Profilfrequenz von maximal 10 kHz sind die Scanner zur präzisen Profilmessung in dynamischen Prozessen ausgelegt. Die hochauflösende Sensormatrix bietet eine Auflösung von 2.048 Punkten bei einem bestmöglichen Punktabstand von nur 12 µm. Damit können auch kleinste Details zuverlässig erfasst werden.

Großer Messbereich mit 430 und 600 mm

Die scanCONTROL 30x2 Laserscanner sind nun auch mit einem großem Messbereich erhältlich, der ein Messfeld von 430 x 390 mm bzw. 600 x 600 mm abdeckt. Dadurch können große Messobjekte mit hoher Genauigkeit erfasst werden.

HDR Modus

Dank des High Dynamic Range Modus generiert der Sensor exakte Messergebnisse auch auf inhomogenen Oberflächen. Die Belichtungen erfolgen zeitgleich ohne Zeitversatz und ermöglichen die zuverlässige Erfassung von schnell bewegten Objekten.

Schnell zum Messergebnis dank Betriebsmodi

Je nach Messaufgabe kann aus drei vordefinierten Betriebsarten gewählt werden. „High-Resolution“ für die allerhöchste Präzision, „High Dynamic Range“ für optimale Profilerfassung auf schwierigen Oberflächen und „High Speed“ für schnellstmögliche Messungen.

Technische Merkmale

Messbereich z-Achse bis 600 mm Messbereich x-Achse bis 380 mm Messgeschwindigkeit bis zu 10 kHz Messrate bis zu ca. 10.000.000 Punkte/sec Linien-Linearität z-Achse ab 1,5 μm Auflösung x-Achse bis zu 2.048 Punkte Einstellbare Betriebsarten Auch mit blauem Laser verfügbar Kompatibel mit Cognex VisionPro Schnellste SMART-Auswertung direkt im Sensor: bis zu 10 kHz

Das komplette technische Datenblatt herunterladen

Anwendungsbereiche

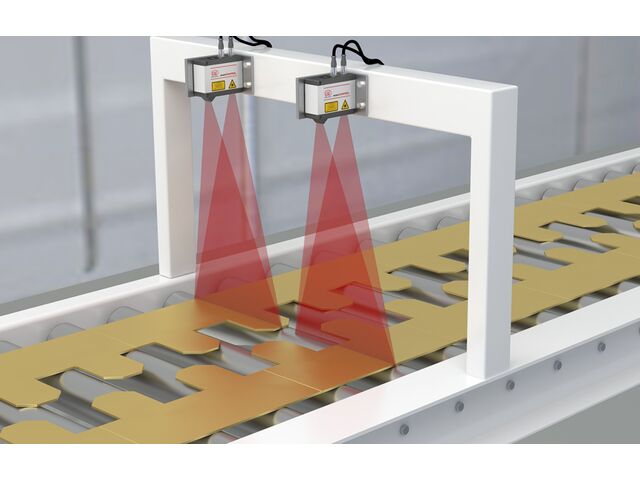

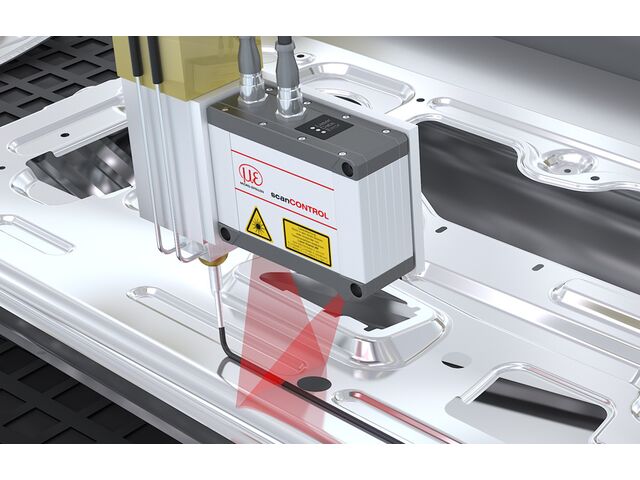

Automatisierung Maschinenbau Halbleiter
