Messung der Disc-Thickness-Variation | capaNCDT DTV

Die capaNCDT DTV Serie ist konzipiert zur berührungslosen Erfassung der Disc Thickness Variation (DTV). Verfügbar sind kapazitive Sensoren zur Mehrspurmessung sowie ein Koffer mit komplettem Messkanal für den mobilen Einsatz.
Beim capaNCDT DTV Messsystem ermitteln kapazitive Wegsensoren über das Differenzprinzip die Dicke der Bremsscheiben von zwei Seiten. Bei rotierenden Bremsscheiben kann die Dickenabweichung über den kompletten Scheibenumfang festgestellt werden. Werden mehrere Sensorpaare oder der Mehrkanalsensor CSH1,4FL eingesetzt, ist eine mehrspurige Dickenmessung möglich. Die Dickenmessung kann im Prüfstand, im Fahrversuch oder in Werkstätten erfolgen. Für den mobilen Einsatz, beispielsweise zur Qualitätssicherung oder für Gewährleistungsansprüche, wurde der DTV Messkoffer konzipiert.

Robuster Mehrkanal-Sensor für Prüfstand und Fahrversuch

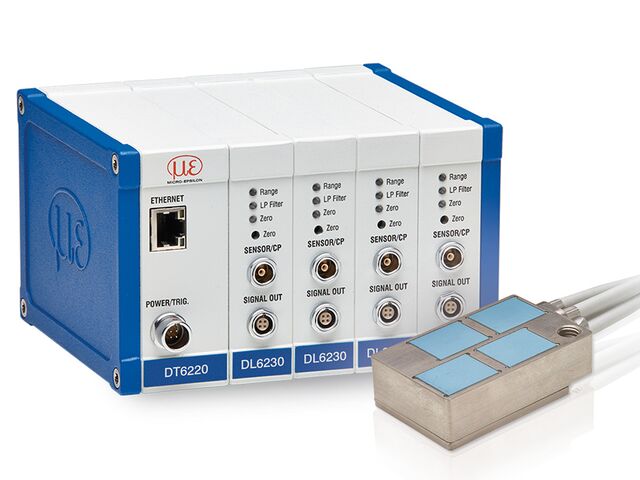

Der innovative Mehrspursensor CSH1, 4FL beinhaltet 4 kapazitive Sensoren in einem kompakten Gehäuse. Damit werden vier Spuren auf der Bremsscheibe synchron erfasst. Zur positionsgenauen Dickenmessung stehen spiegelverkehrte Sensorausführungen zur Verfügung, die auf den gegenüberliegenden Seiten der Bremsscheibe montiert werden. Ein Keramiksubstrat schützt die Sensoren vor mechanischen und thermischen Belastungen. Dadurch wird auch eine hohe Temperaturstabilität erreicht, was präzise Messergebnisse bei schwankenden Umgebungstemperaturen ermöglicht.

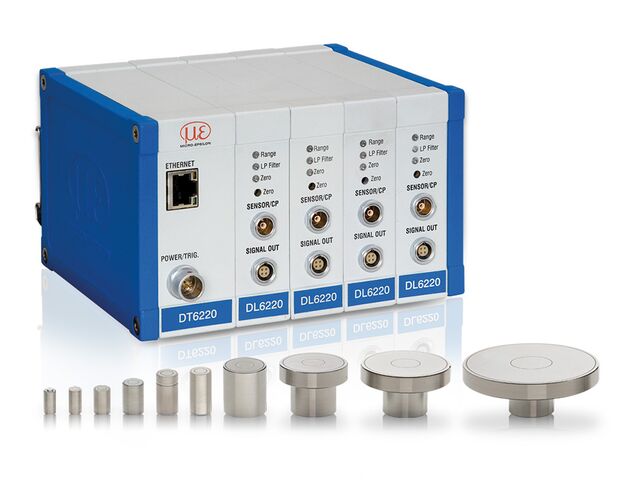

In Verbindung mit dem Controller DT6220 können die 4 Sensorkanäle konfiguriert und synchron verarbeitet werden. Dank der hohen Bandbreite können dynamische Messungen bis zu 5 kHz (-3 dB) durchgeführt werden. Ausgegeben werden die Daten über einen Analogausgang oder digital über die Ethernet- bzw. EtherCAT-Schnittstelle. Die Konfiguration von Sensor und Controller erfolgt schnell und einfach über ein Webinterface.
