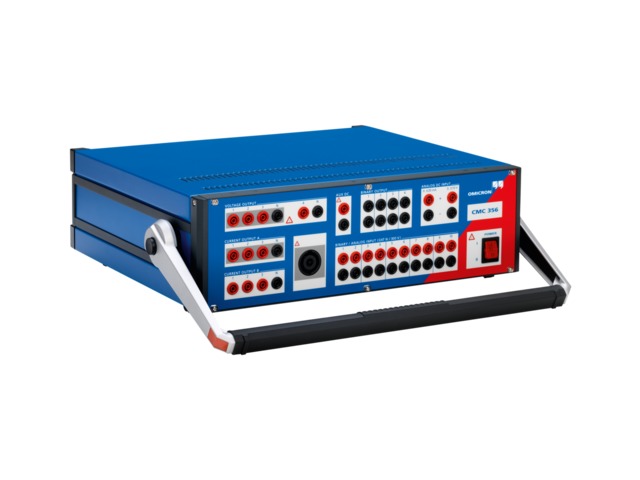

Universelles Schutzprüfgerät und Inbetriebnahmewerkzeug | CMC 356

Das CMC 356 ist das universelle Werkzeug für die Prüfung von Schutzrelais aller Arten und Generationen. Es besitzt sechs leistungsstarke Stromausgänge (im dreiphasigen Betrieb: bis zu 64 A / 860 VA pro Kanal) mit einem großen Dynamikbereich.

Damit können selbst elektromechanische Relais mit hoher Bürde geprüft werden. Das vielseitig einsetzbare Prüfgerät ist die erste Wahl für alle Anwendungen, die hohe Amplituden und Ausgangsleistungen benötigen.

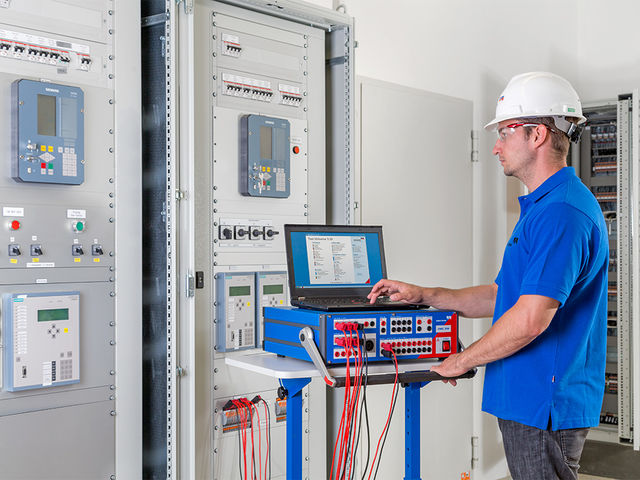

Inbetriebnahmetechniker schätzen besonders die Möglichkeit, mit dem CMC 356 auch primärseitig hohe Ströme zur Verdrahtungs- und Plausibilitätsprüfung von Stromwandlern einspeisen zu können.

Die analogen Prüfsignale werden mittels digitaler Signalprozessor-Technologie erzeugt. In Verbindung mit den zusätzlich angewendeten Korrektur- Algorithmen sind damit sehr genaue Prüfsignale selbst bei kleinen Ausgangsgrößen gewährleistet.

Die sechs Strom- und vier Spannungsausgänge sind stufenlos und unabhängig in Amplitude, Phase und Frequenz einstellbar. Alle Ausgänge sind überlastund kurzschlussfest sowie gegen externe hohe Spannungen geschützt.

Bei Nutzung der optionalen Funktionalität zur Simulation und Subskription von GOOSE-Meldungen und Simulation von Sampled Values ermöglicht die integrierte Netzwerkschnittstelle ein umfassendes Prüfen in IEC 61850-Umgebungen.

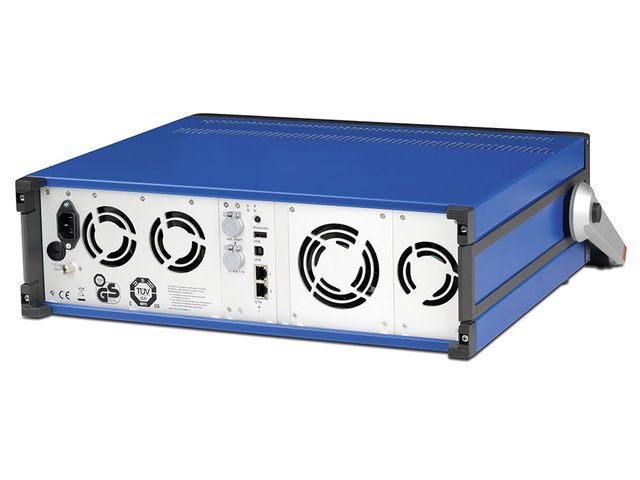

Auf der Rückseite des Gerätes sind bis zu 12 unabhängige Kleinsignalausgänge verfügbar. Diese können zum Prüfen von Relais mit Kleinsignaleingängen oder zur Ansteuerung externer Verstärker verwendet werden. Mit der EnerLyzer Software-Option sind die zehn Binäreingänge des CMC 356 alternativ auch als analoge Messeingänge verwendbar.

Das Prüfgerät kann damit als vielseitiges Multimeter und multifunktionaler Transientenrekorder eingesetzt werden (Voraussetzung: ELT-1 Hardware-Option). Das CMC 356 lässt sich nicht nur mit der leistungsfähigen Test Universe-Software per PC steuern, sondern auch manuell mit der flexiblen CMControl- Bedieneinheit, oder als CMControl App auf einem Windows PC oder per Android Tablet. Weitere Informationen finden Sie auf unserer Webseite
