Transportable Schleifmaschine Sicherheitsventile

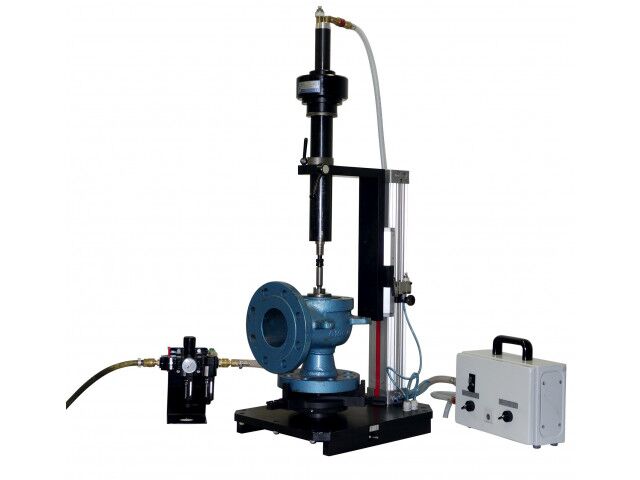

Die transportable Schleif- und Läppmaschine EFCO TSV wurde zur Bearbeitung der Dichtflächen an Sicherheitsventilen entwickelt. Der Antrieb erfolgt über einen Exzentermechanismus, der eine kombinierte Schleifbewegung erzeugt. Diese überlagerte Bewegung führt zu einem sich kreuzenden Schleifbild und gewährleistet eine plane Dichtfläche. Die Maschine eignet sich für den Einsatz an Armaturen mit und ohne Flansch. Die TSV kann sowohl mobil direkt an der Anlage als auch stationär in der Werkstatt verwendet werden. Die Dichtflächenbearbeitung erfolgt durch standardisierte Werkzeuge mit definierter Exzentrizität (3 mm), wodurch ein reproduzierbarer Arbeitsprozess ermöglicht wird. Zwei Modellvarianten stehen zur Verfügung: TSV-150 für Nennweiten von DN 15 bis DN 150 mit pneumatischem Antrieb (Betriebsdruck 6–7 bar) und TSV-300 für DN 25 bis DN 300, wahlweise mit elektrischem (230/110 V, 50/60 Hz) oder pneumatischem Antrieb. Die maximale Tauchtiefe der Schleifspindel beträgt 350 mm. Durch die zentrische Werkzeugführung und die gleichmäßige Verteilung der Läppmittel wird eine hohe Bearbeitungsqualität erzielt. Die Maschine ist für die Wartung und Reparatur von Sicherheitsventilen vor Ort sowie für den stationären Einsatz konzipiert.
