Präsentation

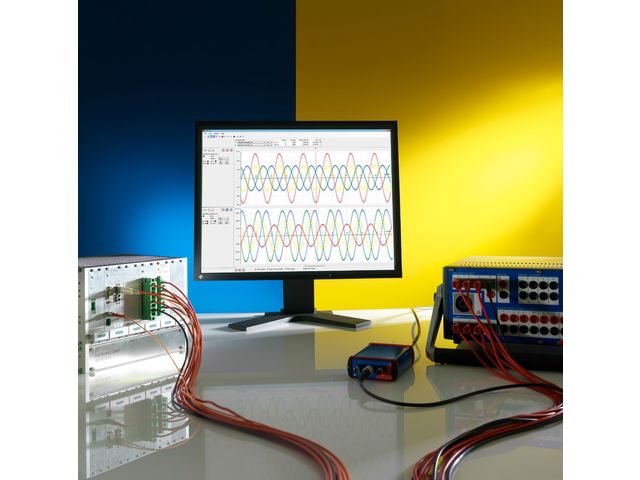

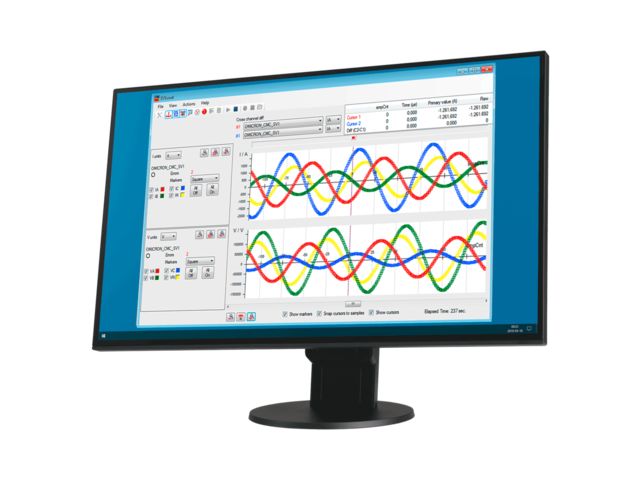

SVScout ist ein Mess- und Prüfwerkzeug für Schutztechniker und IED-Entwickler, die mit IEC 61850-Sampled Values arbeiten. SVScout subskribiert die Sampled Values-Datenströme einer oder mehrerer Merging Units und zeigt den zeitlichen Verlauf der Primärströme und -spannungen in einer Oszilloskop-Ansicht an. SVScout unterstützt Sampled Values gemäß den Implementierungsrichtlinien der UCA International Users Group mit 80 oder 256 Samples pro Periode sowie DataSets laut Empfehlung der IEC 61869-9.

Die Funktionalität von SVScout deckt verschiedenste Aufgaben ab. Das reicht von der einfachen Anzeige der Sampled Values bis zur umfangreichen Untersuchung von Merging Units. Das Software-Tool kann z.B. für Inbetriebnahmearbeiten oder für die Prüfung und Entwicklung von Merging Units eingesetzt werden.

Anwendungen

Entwicklung von Merging Units
Prüfung von Merging Units

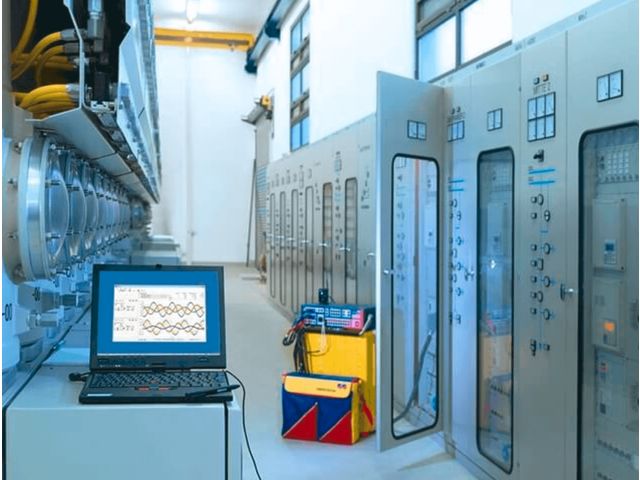

Inbetriebnahme

Hauptmerkmale

Gleichzeitige Untersuchung mehrerer IEC 61850 Sampled Values-Datenströme
Unterstützt eingeführte 9-2LE mit 80 und 256 Samples pro Periode
Berechnung von Effektivwerten und Phasenwinkeln (Zeigergrößen)
Anzeige eines Zeigerdiagramms
Aufzeichnung von Sampled Values im COMTRADE-Dateiformat
Direktes Abspielen von erfassten Sampled Values
Druckfertige Berichte, welche die wesentlichen Informationen einer Messung übersichtlich zusammenfassen
Detailierte Informationen zum ausgewählten Sampled Values-Datenstrom (Nulldurchgänge, Einzelwerte, usw.)
