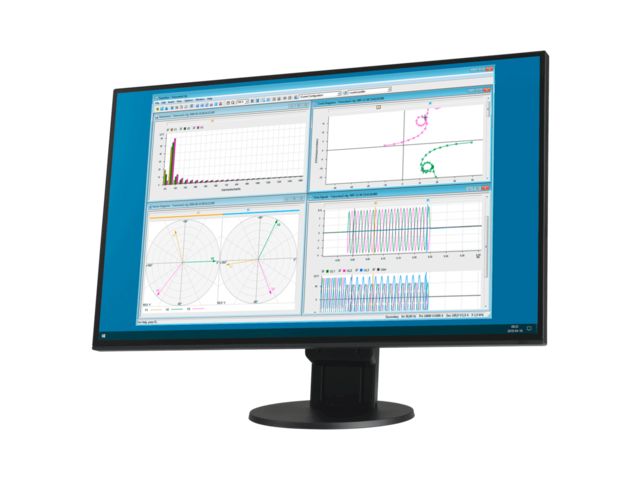

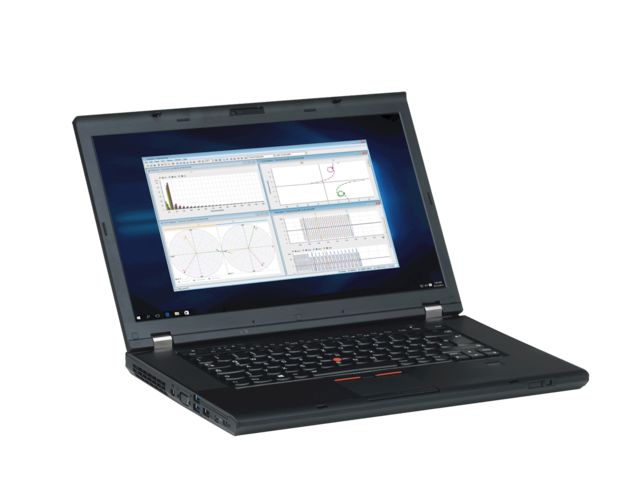

TransView dient zur Visualisierung und Analyse analoger und binärer Signale, die mit Transienten-Rekordern aufgezeichneten wurden (Relais-interne Aufzeichnung, CMC 356 oder CMC 256plus mit Option EnerLyzer, Störschreiber). Die Software verarbeitet die aufgezeichneten Daten grafisch und errechnet aus den Messdaten weitere Größen des Energiesystems, wie z.B. Impedanzen, Leistungsvektoren oder Effektivwerte.
Zeitsignale
Analoge und binäre Signale werden als Funktion der Zeit dargestellt. Analoge Größen können als Momentan- oder als Effektivwerte angezeigt werden.
Vektordiagramme
Diese Ansicht zeigt die gemessenen und berechneten Größen (z.B. symmetrische Komponenten) als komplexe Vektoren bei definierten Zeitpunkten.
Ortskurven
Diese Ansicht zeigt komplexe Größen in Form von Ortskurven an. Impedanz-Ortskurven können zusammen mit Auslösezonen von Distanzschutzrelais dargestellt werden. Zoneneinstellungen können mit Hilfe des XRIO-Formats importiert werden.
Oberschwingungen
Diese Ansicht zeigt die Effektivwerte von Oberschwingungen der ausgewählten Größen in Form von Balkendiagrammen an. Die Amplitudenwerte werden als Absolutwerte und als Prozentwerte der Grundwelle angegeben. Die Bestimmung der Harmonischen erfolgt mittels einer DFT (Diskrete Fourier Transformation) über eine ganze Periode.
Wertetabelle
Die Tabellenansicht zeigt die Werte der Signale an den Markerpositionen. Jede Zeile steht dabei für ein Signal. Die entsprechenden Werte sind hintereinander in den jeweiligen Spalten angegeben.
TransView unterstützt das COMTRADE-Format (C37.111-1991 und P37.111/D11-1999).
