Sensorsystem zur präzisen Dickenmessung | thicknessGAUGE C.C

Die thicknessGAUGE C.C Sensorsysteme nutzen konfokal-chromatische Wegsensoren zur Dickenmessung. Diese Sensoren erlauben die Messung mit enormer Genauigkeit und hoher Messrate. Das innovative Messverfahren ermöglicht darüber hinaus die Messung von spiegelnden und glänzenden Oberflächen.

Präzise Dickenmessung mit konfokal-chromatischen Sensoren

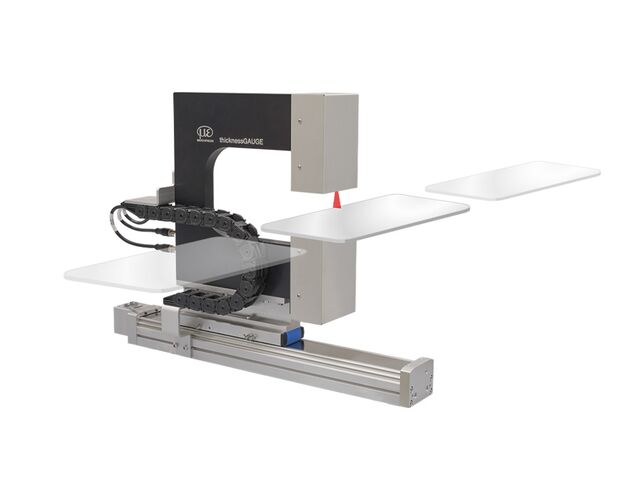

Die thicknessGAUGE C.C Sensorsysteme sind betriebsfertig montiert und werkseitig kalibriert. Sie bestehen aus einem stabilen Rahmen, an dem zwei konfokal-chromatische Sensoren befestigt sind. Die Sensoren erfassen die Dicke des Messobjekts nach dem Differenzprinzip. Die konfokalen Sensoren sind montageseitig exakt aufeinander ausgerichtet und ermöglichen dadurch eine hohe Messgenauigkeit.

Über eine Linearachse wird das Sensorsystem von der Parkposition bis zur Messposition verfahren. Zur vollautomatischen Kalibrierung wird das System in die Parkposition zurückbewegt.

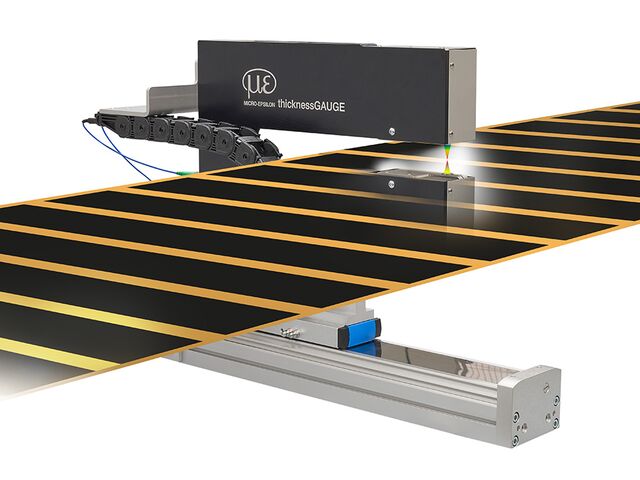

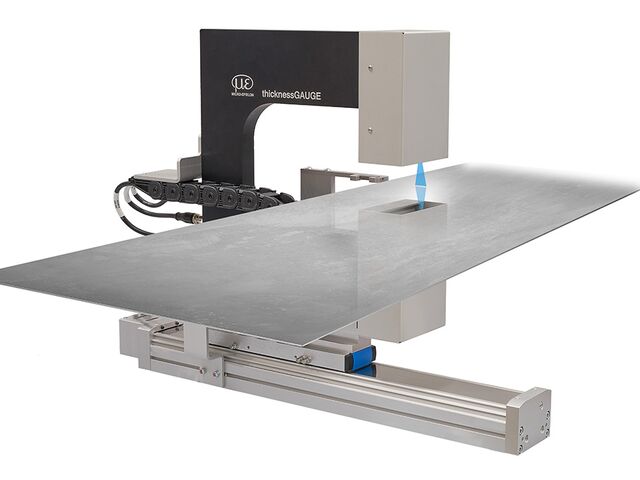

Die thicknessGAUGE C.C Sensorsysteme werden zur präzisen Dickenmessung von Bändern und Platten eingesetzt. Das System kann einerseits zur Festspurmessung eingesetzt werden, z.B. zur Center-Line Messung (Mittendicke) oder zur Dickenmessung am Rand. Dank der Lineareinheit kann der thicknessGAUGE auch zur traversierenden Dickenmessung bis zu 600 mm Bandbreite eingesetzt werden.
