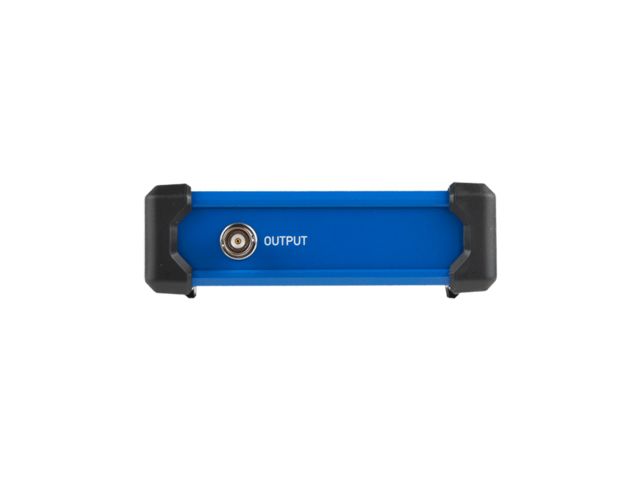

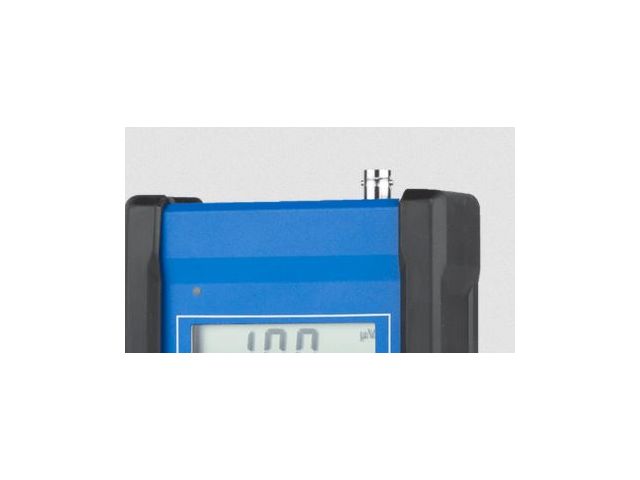

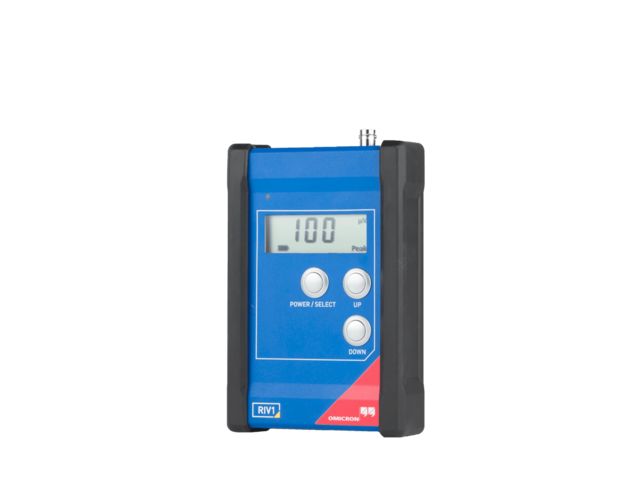

Unser Kalibrator RIV1 wird zur Kalibrierung des Prüfaufbaus für Hochspannungs-Teilentladungsmessungen (TE-Messungen) von Leistungs-, Strom- und Spannungstransformatoren eingesetzt. Er ermöglicht die zuverlässige Kalibrierung der Messgeräte MPD 500 und MPD 600 für TE-Messungen basierend auf der Funkstörspannung (RIV, Radio Influence Voltage) gemäß NEMA- und CISPR-Normen. Es wird eine Spannung bei einer vorab definierten Frequenz im Bereich von 100 kHz bis 2 MHz in das Prüfobjekt eingespeist und so an den Rauschpegel der Umgebung angepasst.
Der RIV1 ist in zwei Versionen mit jeweils unterschiedlichen Ausgangsimpedanzen verfügbar, um unterschiedliche Anforderungen verschiedener Normen zu erfüllen. Der RIV1-NEMA sorgt für eine niedrige Ausgangsimpedanz (< 2 Ω), die für äußerst stabile Ausgangsspannungen zur Einhaltung von Normen wie NEMA 107-1987 oder IEEE C57.12.90 gefordert sind. Der RIV1-CISPR liefert eine Ausgangsimpedanz von 20 kΩ und entspricht damit Normen wie CISPR 18-2 (2) sowie IEC 60437.
Hauptmerkmale:
-

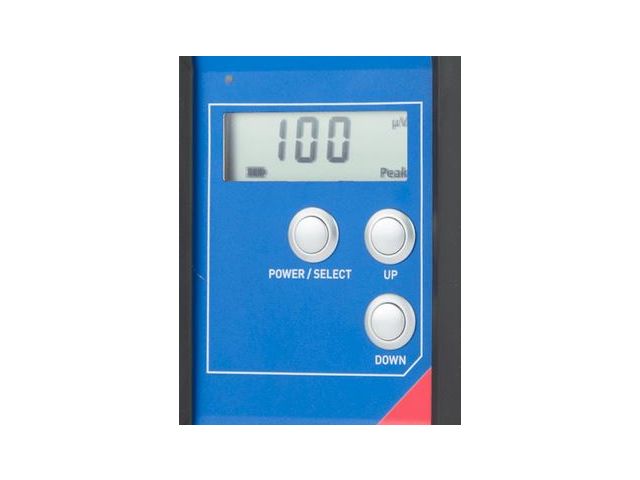

Einstellbare Signalfrequenz und Ausgangsspannung für unterschiedliche Anwendungsanforderungen
-
Anwendungsspezifische Versionen und Messimpedanzen zur vollständigen Einhaltung geltender NEMA-, IEEE-, IEC- und CISPR-Prüfnormen
-
Unabhängige Stromversorgung durch integrierte Batterie
Kalibrierung des Prüfaufbaus für Hochspannungs-Teilentladungsmessungen (TE-Messungen) von Leistungs-, Strom- und Spannungstransformatoren
