Prüfgerät für Primäreinspeisung, Sekundäreinspeisung und einfache Schutzprüfungen | COMPANO 100

COMPANO 100 ist die universelle und einfach zu bedienende Lösung für alle Arten grundlegender Prüfaufgaben in elektrischen Energiesystemen.

Dank der geregelten elektronischen Quellen können Anwender den exakten gewünschten Wert erhalten und Signale mit variablen Frequenzen und einer Vielzahl von Signalformen, sowie automatischen Rampen, Pulsrampen und reinen DC-Werten ausgeben.

Die hochflexiblen Eingänge sind konfigurierbar – z.B. als Binäreingänge für Relais-Prüfungen, Spannungseingänge (AC oder DC) oder Stromeingänge.

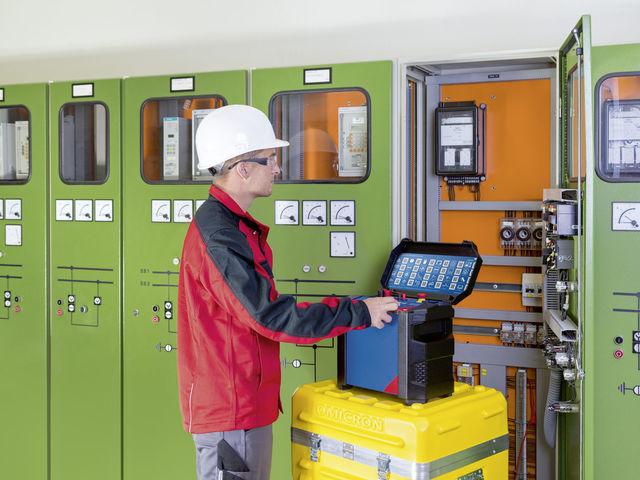

Durch das geringe Gewicht von nur 10 kg, das robuste und kompakte Design und den einzigartigen Akkubetrieb ist das Gerät für Vor-Ort-Prüfungen in Umspannwerken, Bahnnetzen, Industrieanlagen und Anlagen für die Erzeugung regenerativer Energien prädestiniert.

Spezielle Module für unterschiedliche Anwendungen garantieren einfachste Bedienung. Die am häufigsten benötigten Module lassen sich durch einen einzigen Tastendruck aufrufen.

QUICK

Mehrzweckmodul für unterschiedliche Anwendungen. Es kann Größen ausgeben und gleichzeitig die zugehörigen Messungen durchführen. Die erzeugten Größen lassen sich während der aktiven Ausgabe verändern. Zudem stehen Funktionen wie das Ein-/Ausschalten von Triggern oder Timeout-Zeiten sowie die Berechnung von Ergebnissen (z.B. Wirkleistung oder Impedanzen aus anderen gemessenen Größen) zur Verfügung. (Im Lieferumfang enthalten)

FLEX

Erlaubt die Programmierung und Ausführung von Sequenzen von Zuständen, Rampen, Pulsrampen oder Kombinationen daraus. Die Wechsel zwischen den einzelnen Schritten der Sequenzen können durch interne Timer, externe Ereignisse (z.B. Zustandswechsel an den Binäreingängen) oder das Auftreten einer Überlast an Ausgängen getriggert werden. Für spezielle Aufgaben lassen sich die Sequenzen auch sehr einfach zu Endlosschleifen aneinanderreihen. (Bestellnummer VESM6120)

Polaritätsprüfung

Erzeugung von Signalen ohne Gleichspannungsanteil. Mit Hilfe des Polaritätsprüfers CPOL kann überprüft werden, ob eine Verkabelung die korrekte Polarität aufweist oder nicht. Eine Rückverbindung zum COMPANO 100 ist hierfür nicht erforderlich. Da das Prüfsignal keinen Gleichspannungsanteil aufweist, erfolgt keine Magnetisierung der Wandlerkerne von im Prüfpfad befindlichen Stromwandlern. (Bestellnummer VESM6140)

Mikroohm

Dieses Modul verwandelt das COMPANO 100-Prüfgerät in ein Mikroohmmeter und ist für Anwendungen gedacht, bei denen der Messpfad keine Induktivitäten, wie beispielsweise Stromwandler enthält. Hierzu wird spezielle Hardware aktiviert, die das systembedingte Frequenzrauschen filtert. (Bestellnummer VESM6130)
