Interface- und Displaymodul EDS 1 und EDS 2 :

Die Module EDS 1 und EDS 2 stellen die Kommunikationsschnittstelle zwischen den einzelnen Komponenten des Verstärkersystems und dem Kunden her. Diese Module sind standardmäßig in einem 84TE Gehäuse in 19-Ausführung mit Weitbereichsnetzteil integriert.

Im Unterschied zur EDS 2 hat die EDS 1 kein Display und keine Bedientasten. Die Kommunikation und Steuerung erfolgt ausschließlich über die RS232 Schnittstelle.

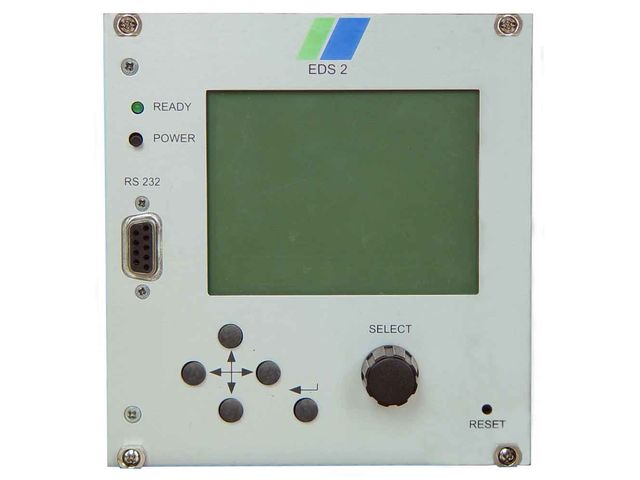

Das Modul EDS 2 ist mit einem QVGA Display ausgestattet. Alle Parameter können hier komfortabel direkt über die Eingabeelemente an der Frontplatte oder mittels Software geändert werden. Die wichtigsten Statusmeldungen sowie die momentanen Kennwerte des Systems werden im Display angezeigt und nach erfolgter Eingabe an den Verstärker übergeben.

Die Navigation durch die Menüs erfolgt mit den Cursor Tasten. Durch Bestätigen mit der ENTER Taste erfolgt der Sprung ins jeweilige Menü. Auf den Eingabepositionen kann mit Hilfe des kombinierten Dreh-/Druckknopfes Werte durch Drehen nach links oder rechts gewählt werden. Durch Druck auf den Knopf wird der gewünschte Eingabewert übernommen.

Wird ohne Wertebestätigung das Menü verlassen, werden die vorherigen Werte wieder hergestellt.
