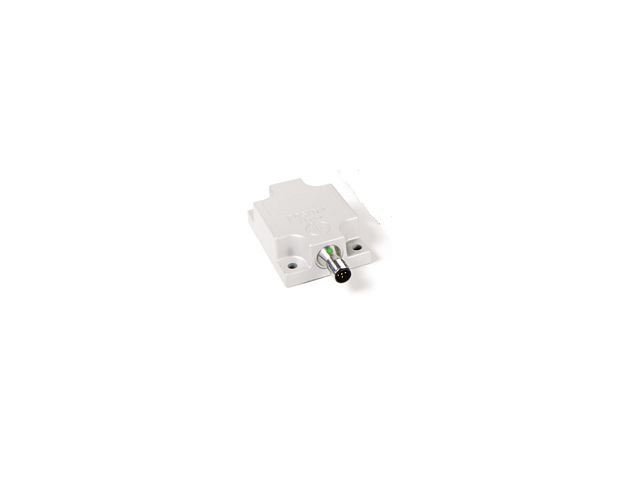

Neigungssensoren messen den Winkel eines Objekts im Bezug zur Schwerkraft. Diese Sensoren bestimmen “Pitch-“ und/oder „Roll-“ Winkel und geben diese Werte über die entsprechende elektrische Schnittstelle aus. Neigungssensoren lassen sich einfach in jede Anwendung integrieren, da keine komplizierte mechanischen Verbindungen, außer der Befestigung selbst, erforderlich ist – ein echter Vorteil für Konstrukteure. POSITAL hat mehrere Arten von Neigungssensoren entwickelt, um für die verschiedenen Anwendungen jeder Industrie die richtige Lösung zu bieten. Die präzise Messung des Neigungswinkels ist für viele Bewegungssteuersysteme von großer Bedeutung.
-
Hohe Schutzklasse dank IP69K
-
Robustes und kompaktes Design
-
Vorkalibrierter Messbereich: ±80° zweiachsig oder 360° einachsig
Dynamischer Neigungssensor
Diese Neigungssensoren verfügen über einen 3D-MEMS-Beschleunigungssensor und ein 3D-MEMS-Gyroskop. Ein intelligenter Algorithmus kombiniert das Signal von Beschleunigungssensor und Gyroskop, um die Auswirkungen von Beschleunigung (z.B. durch schnelle Bewegung der Maschine), Vibration und Erschütterung zu kompensieren.
-
Kompensation externer Beschleunigung
-
Präzise Messung bei dynamischer Bewegung
-
Genauigkeit 0,3°
-
Schnittstellen: CANopen
Statische Neigungssensoren
Diese Neigungssensoren verfügen über einen 2D-MEMS-Beschleunigungsmesser als Sensorzelle. Diese Neigungssensor Typ erreicht hohe Präzision in statischen Systemen oder bei langsamer Maschinenbewegung.
-
Genauigkeit 0,1° oder 0,5°
-
Schnittstellen: CANopen, Analog Current, Analog Voltage, RS232, SSI, J1939, DeviceNet
Installations- und Befestigungsoptionen
Je nach Anwendungsbereich und Maschine kann es nötig sein, den Neigungssensoren horizontal zu befestigen, um den Neigungswinkel von zwei Achsen zu beobachten, oder den Sensor vertikal zu befestigen, um eine Achse zu messen.
