Messsystem zur zweiachsigen Messung von Profil, Dicke und Position | profileGAUGE C.ODC

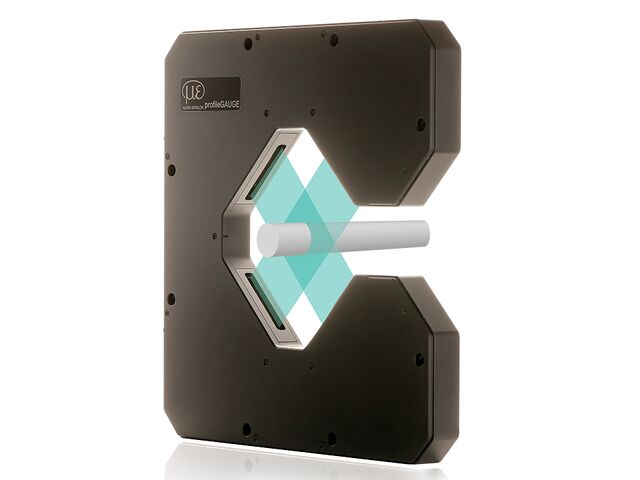

Das profileGAUGE ist ein hochpräzises Sensorsystem zur zweiachsigen Profil-, Dicken- und Positionsmessung von Feinstdrähten und Rundmaterialien. Es wurde speziell für Inline-Messaufgaben in industriellen Prozessen entwickelt und überzeugt durch höchste Genauigkeit, einfache Integration und maximale Prozesssicherheit. Zwei optische optoCONTROL ODC2700 Mikrometer sind in X-Anordnung vormontiert und vermessen das Messobjekt simultan auf zwei Achsen. Dadurch werden exakte Durchmesser-, Kontur- und Positionswerte zuverlässig erfasst – auch bei hohen Prozessgeschwindigkeiten.

Die kundenseitige Verrechnung und Weiterverarbeitung der Statistikwerte beider Achsen kann individuell über die Steuerung oder ein übergeordnetes Auswertesystem erfolgen. So lässt sich das profileGAUGE optimal in bestehende Qualitäts- und Regelkonzepte integrieren. Die Anbindung erfolgt komfortabel über Industrial-Ethernet-Schnittstellen. Zusätzlich werden Standardprotokolle wie TCP, UDP und FTP unterstützt. Dadurch wird eine einfache Integration in bestehende Bus-Systeme sowie eine zuverlässige Kommunikation mit Steuerungen sichergestellt.



Präzise Durchmessermessung ab 30 µm

Die profileGAUGE Systeme erfassen Durchmesser bereits ab 30 µm – damit eignet sich das System ideal für die präzise Vermessung von Feinstdrähten und sehr kleinen Rundprofilen selbst bei empfindlichen Materialien und hohen Prozessgeschwindigkeiten.

Dabei ist die aktive Neigungskorrektur ein entscheidender Vorteil. Die intelligente Auswertung erkennt Neigungen des Messobjekts. Die internen Controller passen den Messwert automatisch an die jeweilige Neigung – und somit an die tatsächliche Ausrichtung – des Targets an. Dadurch werden Messwertabweichungen durch Schrägstellungen effektiv vermieden – insbesondere in dynamischen Produktionsprozessen. Die Neigungskorrektur arbeitet über die volle Messrate von 5 kHz und steht bei den Messprogrammen für Außendurchmesser, Draht- und Konturmessung zur Verfügung.

Hohe Messgeschwindigkeit auf allen Messobjekten

Die präzisen Messergebnisse können mit einer Messrate von bis zu 5 kHz ausgegeben werden. Die eingebauten leistungsstarken Mikrometer der ODC2700-Serie eignen sich darüber hinaus für verschiedenste Messaufgaben, sind nahezu oberflächenunabhängig und weisen eine hohe Unempfindlichkeit gegenüber Störeinflüssen, wie z. B. Fremdlicht, auf.


Intelligente Verschmutzungserkennung für maximale Betriebssicherheit

Die profileGAUGE Systeme verfügen über eine integrierte Echtzeit-Datenanalyse, die Verschmutzungen der Optik frühzeitig erkennt und kompensiert. Dadurch werden Verfälschungen des Messergebnisses vermieden und Ausfälle oder Störungen des Mikrometers verhindert – für kontinuierliche Produktionssicherheit und verlässliche Messwerte.

Das System gibt Informationen über den Verschmutzungsgrad auf Anfrage aus – beispielsweise bei geplanten Wartungsintervallen. Die Daten werden bequem über die integrierten Schnittstellen bereitgestellt und ermöglichen eine vorausschauende Instandhaltung. Die intelligente Auswertung erkennt selbst kleinste Verschmutzungen, sowohl auf den Glasscheiben als auch im Strahlengang. Dabei werden kleinste Staubpartikel oder Ölspritzer, die für das menschliche Auge nicht sichtbar sind, zuverlässig erkannt.

Drei Ausprägungen der Verschmutzung können ausgegeben werden:


• Sauber: Im gesamten Messbereich wurde keine Verschmutzung erkannt
• Eingeschränkt: Die erkannte Verschmutzung befindet sich im ignorierten Bereich
• Verschmutzt: Es wurde eine Verschmutzung im relevanten Bereich erkannt


Varianten für erweiterten Schutz

Für den Einsatz in anspruchsvollen Industrieumgebungen kann die profileGAUGE mit zusätzlichem Schutzzubehör bestellt werden. So bleibt die Präzision auch unter rauen Bedingungen dauerhaft erhalten. Das Schutzglas sorgt in rauen Umgebungsbedingungen dafür, dass die Optik der Mikrometer nicht beschädigt wird. Der Spülluftvorsatz wird eingesetzt, um den LED-Strahlengang freizublasen. Dadurch werden Staub, Partikel oder andere Fremdkörper aktiv weggeblasen, bevor sie sich auf den optischen Komponenten absetzen oder das Messergebnis beeinflussen können.
