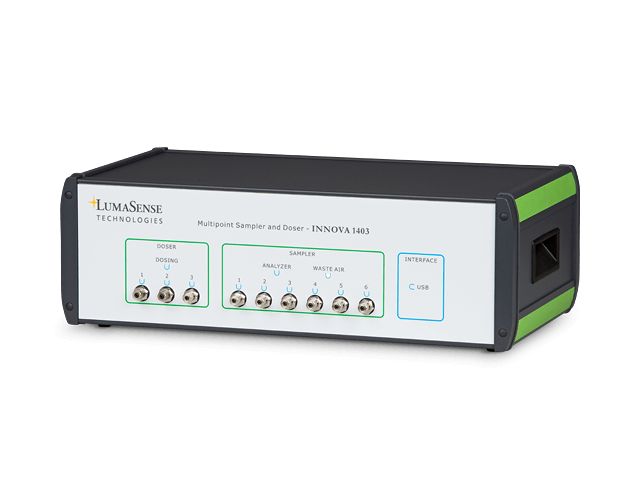

Mehrpunkt-Probenehmer und Dosierer : INNOVA 1403

Gasanalyse

Bewerten

Angebot anfordern

Präsentation

Eine zunehmende Anzahl gesetzgeberischer Maßnahmen zielt auf eine Verbesserung der Umwelt ab. Der INNOVA 1403 Multipoint Sampler und Dosierer von LumaSense Technologies kann über eine USB-Schnittstelle mit einem INNOVA 1512 oder von einem PC aus ferngesteuert werden 1412i Photoacoustic Gas Monitor für ein flexibles, empfindliches und genaues Überwachungssystem.

Der 1403 erweitert die Überwachungsmöglichkeiten des Gasmonitors erheblich, indem Luftproben an bis zu sechs Probenahmestellen in einer Entfernung von bis zu 50 m entnommen und an den Gasmonitor geliefert werden. Verwendung

die 1403 Dosieranlagen. Tracergas wird durch Schläuche geleitet, um die Luft zu "etikettieren". Die Menge des gelieferten Prüfgases wird vom 1403 automatisch berechnet. Die beschriftete Luft wird dann vom 1403 entnommen und zur Analyse an den Gasmonitor geliefert. Die werksseitigen Kalibrierungs- und Selbstprüfungsroutinen des 1403 ermöglichen eine einfache Überprüfung des Betriebs.

Das pneumatische System des 1403 ist in Abbildung 1 dargestellt. Das Probenahmesystem besteht aus Edelstahl AISI 316 und PTFE-Schläuchen (Polytetrafluorethylen), um die Absorption von Proben zu minimieren. Das System verfügt über sechs Einlasskanäle mit jeweils einem Magnetventil. Jeder Einlasskanal hat einen Rohrmontagestutzen an der Frontplatte des 1403.

Sechs Röhren mit einer Länge von bis zu 50 m verbinden jeden Kanal mit dem jeweiligen Probenahmepunkt. Die sechs Einlasskanäle laufen zu einem zusammen; Ein Dreiwegeventil leitet das Gas dann zur Analyse zum 1512 oder 1412i oder durch die Pumpe zur Rückseite der Rückplatte des 1403.

Ein Druckmessumformer überprüft die Effizienz der Probenahmepumpe und ermöglicht die Überprüfung auf verstopfte Atemwege. Es wird empfohlen, am Röhrchen einen Luftfilter anzubringen, um die Proben partikelfrei zu halten
