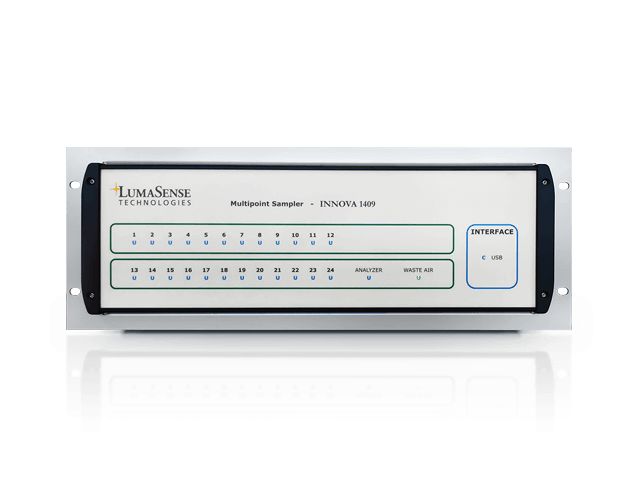

Mehrpunkt-Probenehmer : INNOVA 1409

Der INNOVA 1409 Multipoint Sampler von LumaSense Technologies wurde entwickelt, um die Funktionen von LumaSense-Gasmonitoren zu erweitern. Der 1409 wird als 6 -, 12 - oder 24 - Kanal - Multipoint - Sampler geliefert, mit dem Gasproben von bis zu 24 verschiedenen Probenahmestellen entnommen und an den Gasmonitor geliefert werden können.

Das Probenahmesystem wird von der Systemsteuerung aus konfiguriert: entweder direkt über den Frontpanel-Schnittstelle des Gasmonitors oder Verwendung einer der verfügbaren Software (BZ7007 oder LumaSoft 7880). Der 1409 kommuniziert mit dem Gasmonitor über eine USB-Schnittstelle.

Bei Verwendung von LumaSoft 7880 als Systemcontroller wird der Computer über die serielle RS232-, USB- oder Ethernet-Schnittstelle mit dem Gasmonitor verbunden.

Das Probenahmesystem besteht aus Edelstahl AISI-316 und PTFE-Schläuchen (Polytetrafluorethylen) Adsorption der Proben minimieren. Das System verfügt je nach Konfiguration über 6 bis 24 Eingangskanäle.

Jeder Einlasskanal hat einen Rohrbefestigungsstutzen an der Rückwand des 1409; um jeden Kanal mit dem jeweiligen Abtastpunkt zu verbinden.

Die 24 Einlasskanäle laufen zu einem zusammen; Ein Dreiwegeventil leitet die Gasprobe dann zur Analyse an den Gasmonitor oder über die externe Pumpe (optional) über den Abluftauslass auf der Rückplatte des 1409.

Das hocheffiziente Probenahmesystem 1409 transportiert Gasproben mit einer Geschwindigkeit von ungefähr vier Metern pro Sekunde vom Probenahmepunkt.

Diese Geschwindigkeit hängt vom Pumpentyp, dem Schlauchdurchmesser und der Schlauchlänge ab, die am 1409 angebracht ist. Am Ende jedes Probenahmerohrs ist ein Luftfilter angebracht, um den 1409 frei von Partikeln zu halten.
