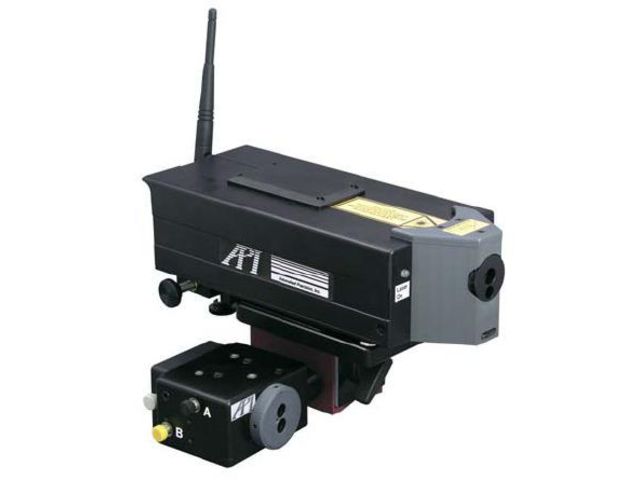

XD Laser™
Der XD6™ ist das einzige Lasermesssystem, das eine Rollmessung um eine Achse ermöglicht, die automatisch gemeinsam mit der Messung von Linearität, Geradheitsmessung auf der X- und Y-Achse sowie der Messung von Nick- und Gierwinkel erfolgen kann. Die gleichzeitige Messung ergibt ein genaues Bild aller Achsenfehler, das mit Einzelparametersystemen nicht erstellt werden kann.
Erheblich verkürzte Messzeiten
ie vollständige Messung aller 21 Fehlerparameter des Arbeitsbereichs und spezielle Software für die Korrektur volumetrischer Fehler verringert die Anzahl fehlerhafter Teile und erhöht gleichzeitig die Lebenszeit der Bearbeitungszentren. Messzeiten verkürzen sich auf wenige Stunden (anstelle von Tagen im Vergleich zu konventionellen Systemen).
Bis zu 6 Parameter gleichzeitig
Die sechste Messung (Rotation um Längsachse, Rollen) wird durch die Verwendung eines Paares elektronischer Nivellierungsinstrumente, einer Referenznivellierung und einer Messnivellierung, bewerkstelligt, die in der 6-D-Sensoreinheit enthalten sind.
XD Laser™: Ihre Vorteile auf einen Blick:
in zwei Genauigkeitsstufen (Standard- und Präzisionsmodell) lieferbarIn Konfigurationen von 1, 3, 5 und 6 Freiheitsgraden verfügbarVollständig kabelloser Betrieb; Daten können per Funk an Remotecomputer gesendet werdenModulare Wetterstation auf 5 Materialtemperatursensoren erweiterbar; optionaler LuftfeuchtesensorUltragenau: Das Hochpräzisionssystem
Speziell für Szenarios mit höchster Genauigkeit entwickelt. Dieses System wird am häufigsten für die Korrektur und Kalibrierung von CMMs verwendet. Das Hochpräzisionssystem ermöglicht die gleichzeitige Datenerfassung mit bis zu sechs Freiheitsgraden, nutzt jedoch spezielle Technologien für eine größere Stabilität und Genauigkeit des Laserstrahls.
Wie Sie den XD Laser™ einsetzen können:
Für die CMM- und CNC-Kalibrierung, -Korrektur und -DiagnoseZur umfassenden Fehlerkatalogisierung für Werkzeugmaschinen und CMMsZur Messung von Parallelität von Maschinenbahnen, Schienen und Hubachsen; Drehachsen-, Rechtwinkligkeits-, DiagonalmessungenFür Geschwindigkeits- und Beschleunigungsüberprüfungen sowie Roboterpositions-Feedback
Intelligentes Zubehör für den XD Laser™ von API
Zur Abdeckung eines maximalen Einsatzspektrums bietet API für den XD Laser™ ein umfangreiches Zubehörset an. Lieferbar sind Optiken für die Rechtwinkligkeits- und Diagonalmessung, eine Drehbankausrüstung sowie Ausrüstungen zur Messung von Ebenheiten, Bahnparallelitäten und Rotationen.
