Kompakt Filter Separator

Einsatzgebiet :

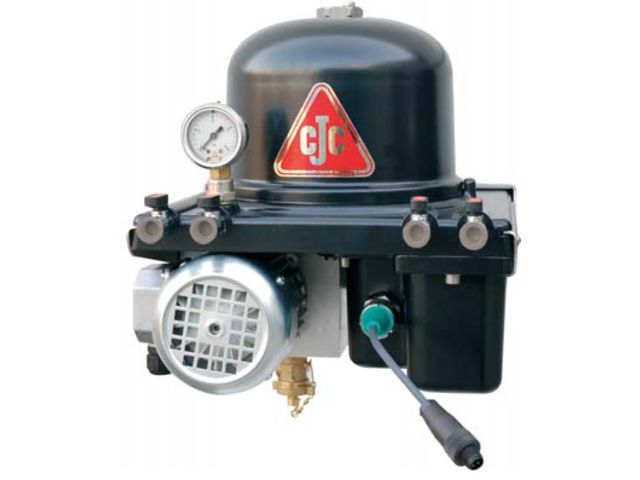

Der CJC™ Kompakt Filter Separator PTU 15/12 - mit integrierter Pumpen-Motor-Einheit - ist ideal geeignet für Dieseöle, Hydrauliköle, Getriebeöle und Lebensmittelöle, die leichter sind als Wasser.

Der PTU 15/12 entfernt Wasser, Partikel und Ölabbauprodukte aus z. B.:

• Fahrbaren Maschinen.
• kleineren Hydrauliksystemen.
• Dieselmotoren.

Funktion :

Die Pumpe des Filter Separators saugt das Öl vom tiefsten Punkt des Tanks an und pumpt es radial durch die Feinfilterpatrone. Von dort aus fließt das Öl in das Coalescer-Element, wo sich vorhandene Wassertröpfchen am Boden ansammeln.

Der Ölaustritt oben am Coalescergehäuse leitet das gereinigte Öl zum Systemtank zurück. Zur manuellen Wasserabscheidung ist optional ein kapazitiver Wassersensor erhältlich, der den Wasserstand anzeigt. Ein Manometer am Filterfuß zeigt den Filterdruck - und damit den Sättigungsgrad der Filterpatrone - an.

Vom Ölaustritt am Filterfuß wird das filtrierte Öl möglichst nahe am Sauganschluss der Hauptsystempumpe in den Tank rückgeführt. Falls eine drucklose Rückleitung nicht möglich ist.

Pumpen-motor-einheit   :

Der Elektromotor der CJC™ Zahnradpumpe ist als Gleich- und Wechselstromvariante erhältlich. Schutzart: IP 55

Feinfilterpatrone :

Die CJC™ Feinfilterpatrone besteht aus miteinander verbundenen Scheiben aus Zellulose oder einem Baumwoll-Linters-Gemisch, abhängig von der zu filtrierenden Betriebsflüssigkeit.

Abmessungen :

274 x 270 x 326 mm

Material :

Aluminium

Filterleistung :

Wasserabscheidung durch Separation

Der CJC™ Filter Separator senkt den Wassergehalt im Öl deutlich. Die Effizienz der Wasserabscheidung ist abhängig
von Öltyp und -temperatur.

Schmutzaufnahmekapazität

Alle CJC™ Feinfilterpatronen besitzen eine Filterfeinheit von:
- 3 ?m absolut : 98,7% der Feststoffpartikel >3 ?m
- 0,8 ?m nominal : 50% der Feststoffpartikel >0,8 ?m werden in jedem Filterdurchlauf zurückgehalten.
Die Schmutzaufnahmekapazität beträgt bis zu 0,75 l bei gleichmäßiger Größenverteilung der Partikel.

Ölabbauprodukte

Oxidationsrückstände, Verharzungen / Schlick und Verlackungen werden von der Zellulose zurückgehalten. Das Filtermaterial
nimmt ca. 0,5 kg der Ölabbauprodukte auf.
