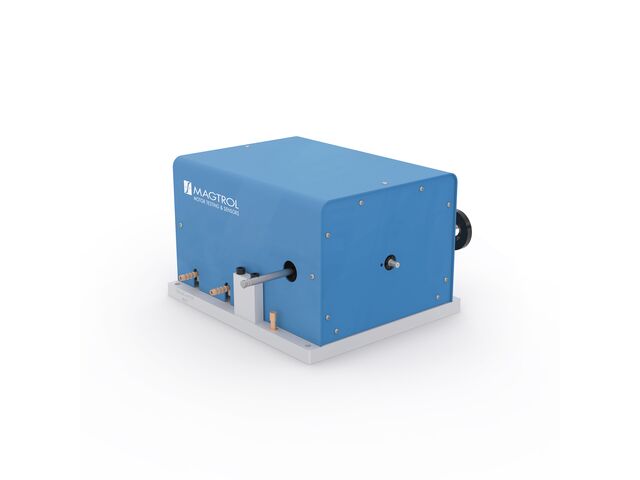

Hochgeschwindigkeits-Wirbelstrombremsen | WB 32 Series

BESCHREIBUNG
Die Wirbelstrom-Bremsen WB 32 von Magtrol wurde für Hochgeschwindigkeitsprüfungen entwickelt. Sie eignen sich ideal für Anwendungen, die hohe Geschwindigkeiten erfordern, sowie für den Betrieb im unteren Leistungsbereich (≤ 1 kW). Durch die Bereitstellung eines Bremsmoments, das proportional zur Drehzahl ist, wird das Nenndrehmoment bei der Nenndrehzahl erreicht.

Die Dynamometer zeichnen sich durch eine geringe Trägheit aufgrund kleiner Rotorabmessungen aus. Die erforderliche
Bremsenkühlung erfolgt über ein Wasserkreislaufsystem, das durch den Stator fließt, um die beim Bremsen entstehende Wärme abzuleiten. Dies ermöglicht höhere Dauerleistungen.

Der Stator ist auf Trägerlagern montiert und das Drehmoment wird durch eine Reaktionsdrehmomentsensor gemessen,
der durch einen Überlastbegrenzer und eine Transportverriegelung geschützt ist. Der Dynamometer hat eine Drehmomentmessgenauigkeit von ± 0.5 % des Skalenendwerts. Die Drehzahl wird durch einen optischen Sensor und einen 4-PPR-Encoder (Pulses Per Revolution) gemessen. Dieser Sensor misst Drehzahlen von 100 ... 80 000 min-1 mit einer Genauigkeit von ± 0.06 % des Skalenendwerts unter Verwendung eines Magtrol DSP 7010 Dynamometer-Controllers (aufgrund des 4-PPR-Encoders ist das System nicht für eine präzise Regelung unter 1 000 min-1 geeignet).

Ein Thermoschalter überwacht die Bremstemperatur und alarmiert den Dynamometer-Controller (DSP 7010), um den
Bremsstrom abzuschalten und den Dynamometer vor Überhitzung zu schützen.

FUNKTIONSPRINZIPIEN
Die Wirbelstrombremsen WB 32 entwickeln ihre volle Bremsleistung bei hohen Drehzahlen. Diese Bremsen wurden speziell für die Prüfung von Motoren mit Drehzahlen bis zu 80 000 min-1 (≤ 100 000 min-1 mit WB 23/27, siehe  spezielles Datenblatt) und einem drehzahlabhängigen Bremsmoment entwickelt.

ANWENDUNGEN

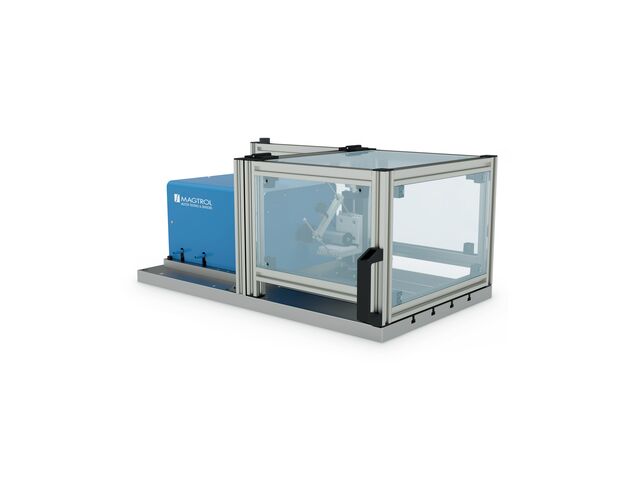

Auf einem Prüfstand montiert, ermöglichen die Dynamometer der WB 32-Serie die Prüfung der Leistung und  Zuverlässigkeit von Antriebselementen wie Servomotoren, Mikro- und Kleinmotoren, Drohnenmotoren, Ventilatoren, Bohrmaschinen, Freizeitwerkzeugen, Kleinpumpen, Spindeln, Motoren für Haushaltsgeräte usw.

OPTIMIERTES DESIGN
Mit über 70 Jahren Erfahrung im Bereich Motorenprüfung bietet Magtrol mit den Modellen WB 32 die neueste Generation von Wirbelstrombremsen an.

Die WB-32-Modelle sind eine direkte Weiterentwicklung der Vorgängermodelle und verfügen über wesentliche Verbesserungen, die sie kompakter, einfacher zu handhaben und leichter auf einem Prüfstand zu installieren sind, insbesondere dank der zusätzlichen großen Grundplatte.

Diese Dynamometer verfügen über einen Drehzahlsignal-Conditioner, eine Stromversorgung für die Erregung sowie
alle erforderlichen elektronischen Filter und bilden somit eine einsatzbereite Einheit.

Aufgrund ihrer hohen Drehzahl und ihrer ergonomischen mechanischen Konstruktion werden diese Dynamometer der neuesten Generation nach und nach die Modelle WB 2.7 ersetzen.

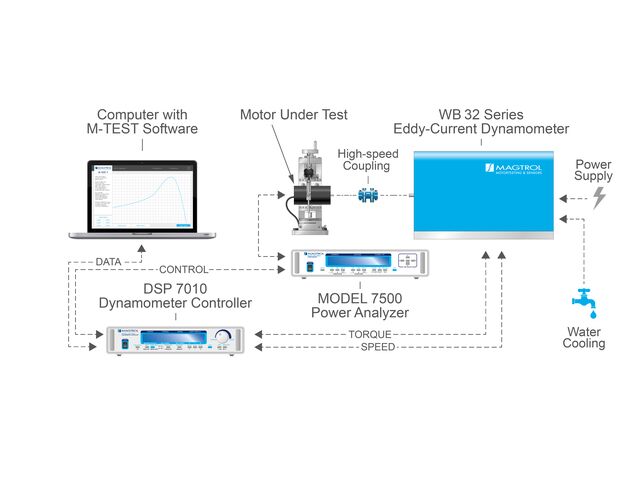

SYSTEMKONFIGURATIONEN
Die Wirbelstrombremsen WB 32 Serie können mit dem Dynamometer-Controller DSP 7010 von Magtrol verwendet
werden, um die Regelung des Prüfsystems im geschlossenen Regelkreis sicherzustellen. Der DSP 7010 zeigt außerdem das aktuell gemessene Drehmoment, die Drehzahl und die mechanische Leistung des getesteten Motors an und verfügt über ein integriertes Alarmsystem für benutzerdefinierte Grenzwerte.

Ein einphasiger oder dreiphasiger Leistungsanalysator (MODEL 7500), der für ein Prüfsystem zur Messung des
Wirkungsgrads eines Motors unverzichtbar ist, kann ebenso wie die Temperaturprüfgeräte von Magtrol in dieses System integriert werden.
