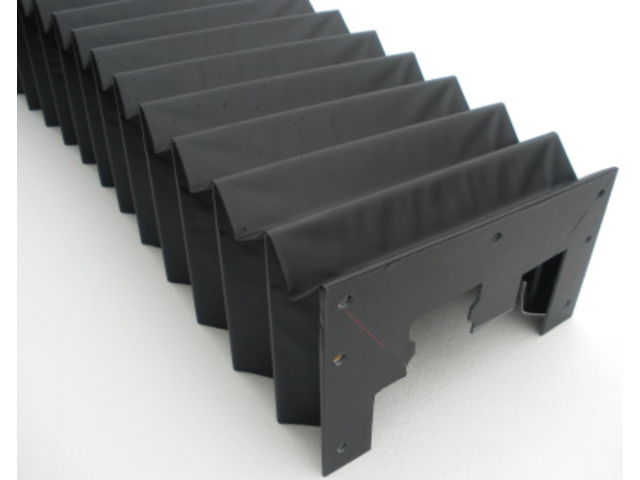

Faltenbälge für Gleitführungen

Wir übernehmen die passgenaue Konstruktion und Fertigung von Faltenbälgen für Gleitführungen von Maschinen. Zur Stabilisierung werden sie mit Monoblock-PVC-Rahmen verstärkt, die in jede Falte eingeschweißt werden, was eine optimale Formbeständigkeit selbst bei vollständigem Auszug gewährleistet. Die Verstärkungselemente sind genau auf den Querschnitt der Gleitführung abgestimmt, so dass unabhängig von der Position des Faltenbalgs stets eine einwandfreie Funktion sichergestellt wird. Die Außenbeschichtung wird nach Lastenheft bzw. den Einsatzanforderungen ausgeführt. So kommt bei öligen Umgebungsbedingungen Polyyrethan, bei heißen Spritzern oder Funkenflug ein Spezialelastomer zum Einsatz. Die Endstücke können je nach Bedarf aus PVC oder aus Stahl ausgeführt werden.

LIEFERBARE GEWEBE

 Neopren beschichtetes Gewebe, Auflagenstärke 0.2 mm: Dieses Gewebe kommt bei Prüf- und Einstellgeräten in staubiger Umgebung zum Einsatz.
 Polyurethan beschichtetes Gewebe, Auflagenstärke 0.2 mm : Dieses Gewebe kommt bei Öl- oder Späneanfall für kleinformatige Faltenbälge, beispielsweise bei Kugelschienen, zum Einsatz.
 Polyurethan beschichtetes Gewebe, Auflagenstärke 0.4 mm: Dieses Gewebe kommt bei Öl- oder Späneanfall für Faltenbälge zum Schutz von Achsen von Werkzeugmaschinen zum Einsatz.
 TKVB® Kevlar-Gewebe Stärke 0.5 mm: Dieses Gewebe kommt bei heißen Spänen oder Funkenflug zum Einsatz und ist unempfindlich gegenüber Chemikalien.
 Edelstahlschuppen: Sie schützen das Gewebe des Faltenbalgs bei besonders aggressiven Umgebungsbedingungen oder direkter Spritzeinwirkung.

BEFESTIGUNG DER ENDEN

 Befestigung durch doppelseitiges Klebeband, nicht abnehmbar.
 Dual lock® Befestigung mit einem industriellen Klettverschluss zur schnellen Demontage.
 Verschiedene Modelle Stahlbefestigungen: Sie werden einzeln im Eingabeblatt der Online-Kostenvoranschläge aufgeführt und ermöglichen die Lieferung eines passgenauen Teils für Ihre Maschine.

VERFÜGBARE OPTIONEN

 Auszugssperren: Sie verteilen den Auszug von vertikalen oder großformatigen Schutzbälgen auf alle Falten.
 Gleitschuhe oder Rollen: Sie sorgen für ein besseres Gleitverhalten des Faltenbalgs bei Teilen mit großem Querschnitt.
 Verlängerungsstücke für Gleitführungen: Sie sind notwendig, wenn die Länge der Gleitführung nicht ausreicht, um den Faltenbalg in seiner Mindestlänge aufzunehmen.
