Druckkalibrator

Der DPI611 repräsentiert bereits die vierte Generation in der DPI600-Familie, die seit 1984 auf dem Markt ist. Die DPI 600-Geräte revolutionierten das Prüfen und Kalibrieren, indem sie alle Funktionen für die Druckerzeugung und -messung in einem handlichen Gehäuse vereinten. Schnell haben sich die DPI 600 damit zum Industriestandard entwickelt.

Aufbauend auf der technischen Erfahrung aus den vergangenen drei Jahrzehnten in Druckmessung und -kalibrierung bietet der DPI611 seine bekannte Benutzerfreundlichkeit und Zuverlässigkeit mit jetzt doppelter Leistung, und dies bei halbierter Größe gegenüber seinem Vorgänger.

• Kompakt: 50% kleiner und 33% leichter
• Geben von 0 bis 20 bar in max. 30 Sekunden
• Erzeugung eines 95%-Vakuums
• Doppelte Genauigkeit bei der Druckmessung
• Dreifache Genauigkeit bei elektrischen Messwerten
• Vereinfachte Touchscreen-Bedienoberfläche mit einem Dashboard für Anwendungen, schnellere Auswahl von Messaufgaben und Speichern von Favoriten
• Schnelle Einrichtung aller Anwendungen mit drei Tastendrücken
• Berechnung der PASS/FAIL-Fehler, Dokumentation der Ergebnisse und Schnittstellen zu Kalibrierungsprogrammen

Präzise Konstruktion

Präzision beginnt bei der Konstruktion.

Die innovative Konstruktion des Druckkalibrators DPI611 erreicht die effiziente Generierung und präzise Regelung durch die perfekte Kombination hochwertiger Werkstoffe und geringster Fertigungstoleranzen.

Mit dem gewählten Gehäusematerial und der aufwändigen Kapselung ist der DPI611 äußerst robust und spritzwassergeschützt. Modernste analoge und digitale Mikroelektronik bildet die Grundlage für klassenbeste Druck- und elektrische Kennwerte bei Genauigkeit und Verarbeitung, abrufbar über eine anwender­freundliche Bedienoberfläche.

Druckerzeugung

Mit dem DPI611 können sowohl ein Vakuum von 95% als auch ein Luftdruck von maximal 20 bar erzeugt werden. Eine einfache Auswahl ermöglicht den Wechsel zwischen Vakuum und Druckluft.

Mit wenigen Arbeitshüben erzeugt die Pumpe den gewählten Zustand. Nachjustierungen erfolgen mit der eingebauten Volumenfeineinstellung, und Kalibrierungspunkte in fallender Richtung werden mit einem Präzisions­entlüftungsventil angesteuert.

• Die neu konstruierte Mechanik bietet eine entscheidend verbesserte Leistungsfähigkeit: Das Generieren von 20 bar Druck ist möglich, während das Gerät mit einer Hand gehalten wird.
• Auch die Geschwindigkeit wurde verbessert: Sogar mit einer 1 m-Schlauchverbindung werden nur 30 Sekunden zur Erzeugung des Maximaldrucks benötigt.
• Ergonomisches Design: Die Handschlaufe kann sowohl rechts als als auch links befestigt werden. Dabei bietet das weich beschichtete Gehäuse sicheren Halt bei der Benutzung als Handgerät und sorgt für ein rutschfestes Aufliegen auf einem Versuchstisch.
• Bewährte Konstruktion: Unkompliziertes, betriebssicheres Gerät ohne die Nachteile elektromechanischer Geräte (wie geringe Zuverlässigkeit, regel­mäßige Wartungsintervalle, Abhängigkeit vom Batteriezustand und lange Druckzyklen).

Genauigkeit der Druckmessung

Durch die weiterentwickelte Siliziumtechnologie erreicht der digital korrigierte Drucksensor eine Genauigkeit von 0,0185% des Endwerts gegenüber 0,025% des Endwerts beim DPI610/615.

Unter Berücksichtigung der Stabilitäts- und Temperaturfehler über die einjährige Kalibrierungsperiode weist das DPI611 eine mehr als doppelt so hohe Genauigkeit auf. Diese wird als transparente und vertrauenswürdige Angabe zur Messgenauigkeit zwischen den jährlichen Kalibrierungen als Summenmessunsicherheit ausgedrückt.

Elektrische Kennwerte

Der DPI611 behält weiterhin die umfassende elektrische Mess- und Geberfunktionalität der DPI610-Serie, weist aber höhere Genauigkeiten und optimierte Anschlüsse auf.

• Die mA-Messgenauigkeit des DPI611 beinhaltet Stabilität, Temperaturfehler und Kalibrierungsmessunsicherheiten über ein Jahr. Insgesamt ergibt sich eine dreifach höhere Genauigkeit gegenüber der DPI610-Serie.
• Die elektrischen Anschlüsse wurden auf vier 4 mm-Buchsen reduziert.

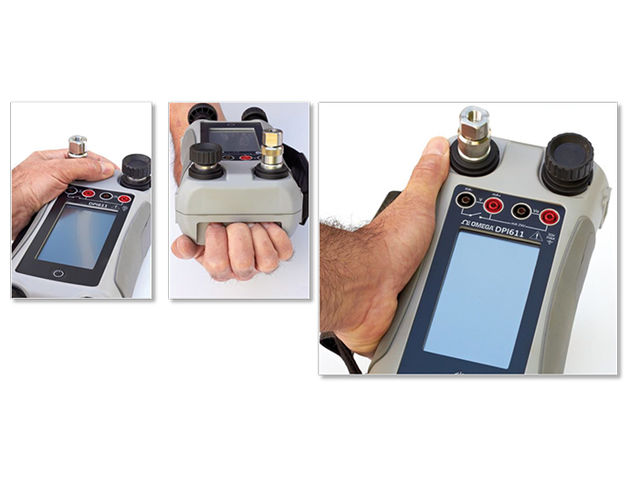

Ein echtes Handgerät

Der DPI611 ist ein handlicher Druckkalibrator, der gegenüber dem DPI610 50% kleiner und 33% leichter ist.

• Die neu konstruierte, leichtere Druckeinheit bietet verbesserte Effizienz und höhere Leistungsfähigkeit auf kleinerem Raum.
• Die Mikroelektronik auf dem neuesten Stand der Technik hat geringere Abmessungen und einen geringeren Stromverbrauch, so dass kleinere Batterien ausreichen.
• Der Touchscreen bietet bei nahezu doppelter Größe mehr Informationen und bessere Übersichtlichkeit, bei insgesamt handlicherem Gerät.

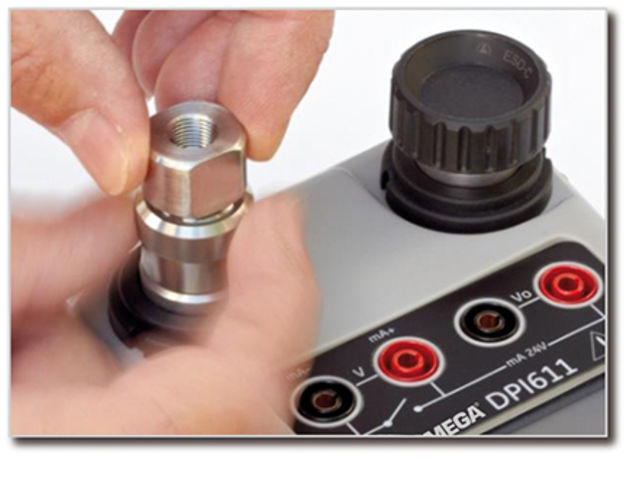

Schnellmontage-Druckanschlüsse

Das Herstellen eines druckdichten Anschlusses vor Ort im Feld ist zwangsläufig fehleranfällig. Der DPI611 beinhaltet ein Adaptersystem zur Schnellmontage, das eine Reihe von Vorteilen bietet:

• Alle Adapter, Schläuche und Zubehör einschließlich der Schmutz- und Feuchtigkeitsabscheider lassen sich schnell und unkompliziert verbinden. Ohne Werkzeuge oder Dichtungen werden druckdichte Verbindungen hergestellt.
• Schadhafte Adapter lassen sich schnell und ohne Reparaturstillstandszeiten austauschen.
• Das konventionelle Herstellen druckdichter Verbindungen ist zeitaufwändig und dauert bei mehreren Verbindungen länger als eine Kalibrierung. Mit dem DPI611-Gerät lassen sich die Einrichtzeiten nachweislich reduzieren.

Bedienerfreundliches Touchscreen

Beim DPI611 kommt die selbe Bedienoberfläche zur Anwendung wie im von der Fachpresse prämierten DPI620 Genii (Innovative product of 2014 des „Measures“-Magazin).

• Das DASHBOARD ermöglicht eine schnelle Auswahl einer Anwendung ohne Menü oder spezielle Tasten - einfach auf das Anwendungssymbol tippen.
• Das TASK-Menü bietet eine Bibliothek weitverbreiteter Konfigurationen. Aus der Kalibrierfunktion heraus lässt sich der DPI611 mit drei einfachen Schritten für die nächste Aufgabe neu konfigurieren.
• Aus dem FAVORITEN-Menü lassen sich regelmäßig verwendete und vorbereitete Aufgaben schneller erreichen.
• Im DPI611-Touchscreen werden nur die erforderlichen Funktionssymbole angezeigt, sodass eine schnellere Bedienung möglich ist als mit komplexen Tastaturen mit speziellen Funktionstasten und Tastenkombinationen.
• Bei Bedarf lassen sich Anschlussdiagramme für Anwendungen auf dem Bildschirm einblenden.

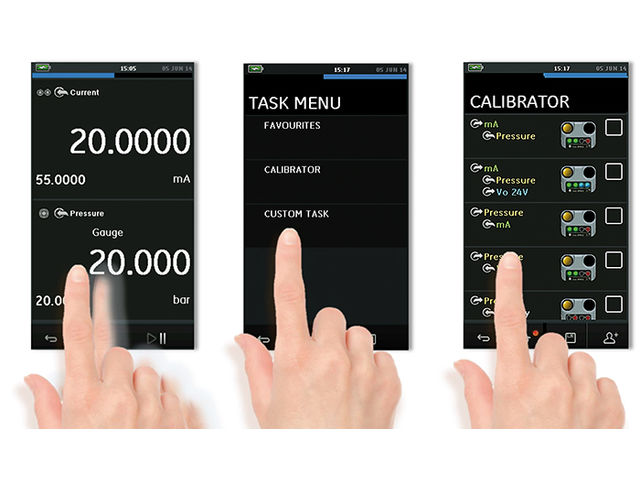

In drei Schritten zum Ziel

1) Wischen von rechts nach links 2) Tippen zur Vorauswahl 3) Tippen zur Wahl der TASK

Vollständig dokumentierend

Der DPI611 ist ein unkompliziertes Alltagswerkzeug für die Wartung und Kalibrierung von Druckmessinstrumenten. Daneben besitzt es die hochentwickelten Funktionen des DPI 620 Genii zur Automatisierung von Kalibrierungsabläufen, Fehlerberechnung und Anbindung an PCs sowie Kalibrierungs- und Wartungssysteme.

• Automatisierte Kalibrierungsabläufe
• PASS-/FAIL-Fehleranalyse
• Mehrkanal-Messwertaufzeichnung
• Konnektivität mit führenden Kalibrierungs- und Wartungsprogrammen einschließlich 4Sight

Automatisierte Kalibrierungsabläufe

Mit einem Kalibrierungsverwaltungsprogramm generierte Abläufe können in den DPI611 heruntergeladen werden. Die Abläufe werden in einer Menüliste präsentiert, der DPI611 wird dann entspechend der Auswahl für die Kalibrierung des gewünschten Geräts konfiguriert. Die Abläufe werden automatisch abgearbeitet, der Benutzer muss nur den Druck einstellen.

Die Messdaten werden digital protokolliert und zum Upload an die Managementsoftware bereitgestellt. Bei Verwendung des DPI611 mit automatisierten Abläufen reduziert sich der Zeitaufwand für eine Gerätekalibrierung erheblich, typischerweise von 40 Minuten auf weniger als 10 Minuten einschließlich der Einstellzeit.

Weitere Zeit lässt sich durch Bewerten der Daten und die Erstellung von Kalibrierungsberichten einsparen, da die Software diese Aufgaben automatisch ausführen kann.

PASS-/FAIL-Fehleranalyse

Bei der Fehleranalyse wird ein Fehlerwert für das geprüfte Gerät berechnet und ein Ergebnis in der Form „pass“ oder „fail“ ausgegeben. Die Fehleranzeige in Echtzeit erlaubt die Bewertung von Nullposition und Spanne während ihrer Justierung.

Mehrkanal-Messwertaufzeichnung

Der DPI611 ermöglicht die Aufzeichnung von Daten gleichzeitig über vier Kanäle, entweder durch manuelles Antippen einer Aufzeichnungstaste oder automatisch mit einem benutzerdefinierten Intervall. Die Daten können in der Anzeige kontrolliert werden oder zur eingehenderen Analyse als Datei an einen PC übergeben werden.

Konnektivität mit den führenden Kalibrierungs- und Wartungsprogrammen DPI611 ist kompatibel mit den führenden Kalibrierungs- und Wartungsprogrammen einschließlich 4Sight.

In der Regel ermöglichen diese Softwarelösungen eine automatisierte und papierlose Kalibrierung und erbringen erhebliche Vorteile wie Senkung der Betriebskosten, Unterstützung bei der Beachtung von Vorschriften und Steigerung der Produktivität.
