Die Drahterodiermaschine NP1280L Plus – Z500/Z600 zeichnet sich durch ihre hohe Bearbeitungskapazität und die Präzision ihrer Linearmotoren auf den XY-Achsen aus.
Sie wurde für die Bearbeitung großer Werkstücke mit Abmessungen von bis zu 1.650 × 1.200 × 495/595 mm und einem Gewicht von 4.000/4.500 kg entwickelt. Die Maschine verfügt über einen Arbeitstisch mit Verfahrwegen von 1.200 × 800 mm, ergänzt durch UV-Achsen mit 260 × 260 mm sowie eine Z-Achse mit einem Hub von bis zu 500/610 mm.

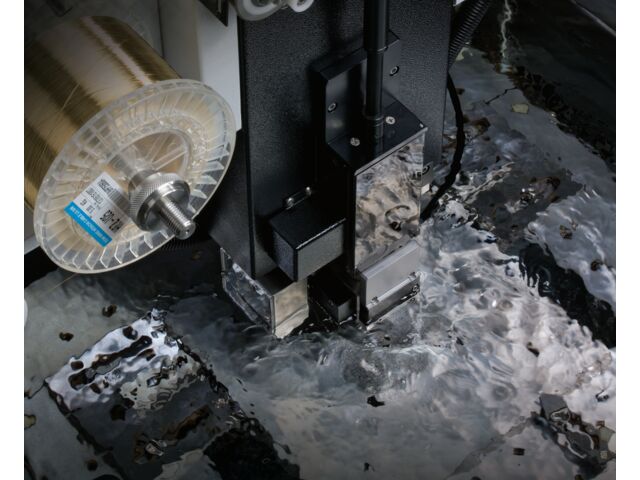

Für Anwendungen mit hohen Anforderungen an die Konizität ermöglicht die Anlage dank Diamantführung und Breitstrahldüse einen maximalen Kegelwinkel von ±30° pro 100 mm.
Der verwendete Draht mit einem Durchmesser von 0,2 bis 0,33 mm gewährleistet eine hohe Flexibilität bei verschiedensten Bearbeitungsaufgaben. Optional sind Schnittgeschwindigkeiten von bis zu 320 mm²/min in gehärtetem SKD11-Stahl mit einem Bedra Topas-Draht von 0,3 mm erreichbar.

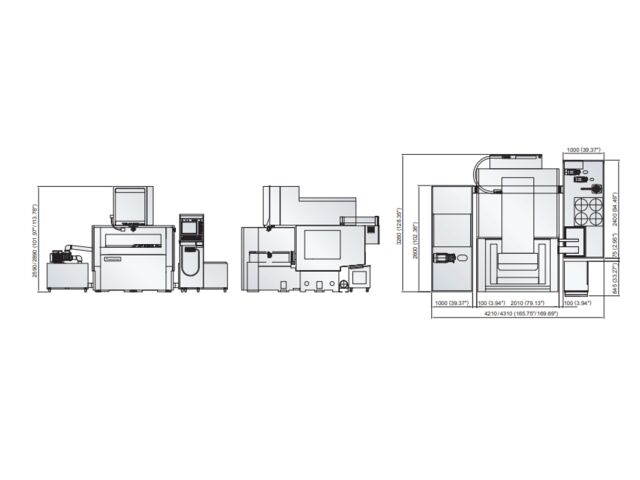

Die Maschine überzeugt zudem durch ihre robuste Bauweise mit Abmessungen von bis zu 4.510 × 3.765 × 2.890 mm und einem Maschinengewicht von 10.600/10.850 kg. Zur Ausstattung gehören ein 3.000/3.300-Liter-Tank für deionisiertes Wasser, eine Papierfilteranlage mit vier Filtern sowie ein vollautomatisches Deionisations- und Kühlsystem, das eine stabile Bearbeitungsleistung und einen geringen Wartungsaufwand gewährleistet.
