Drahterodiermaschine mit Linearmotoren | EXCETEK NP PLUS Serie NP1060L Plus

Elektroerosion

“ Hohe Schneidleistung. Intuitive Bedienoberfläche und fortschrittliche Maschinensteuerung. Optimiertes Management des Bearbeitungsdielektrikums. ”

Angebot anfordern

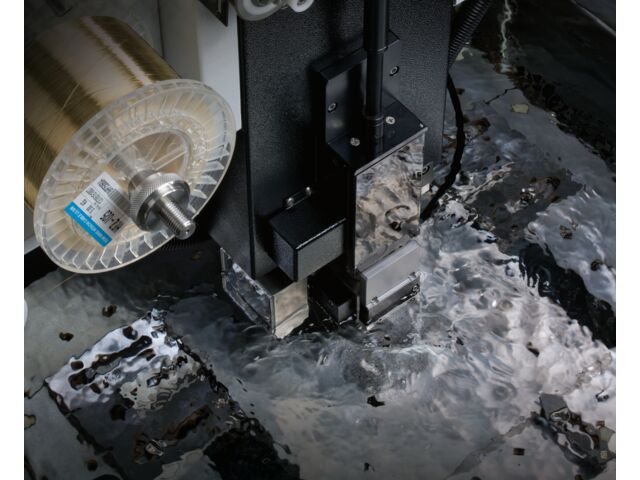

Die NP1060L Plus – Z500/Z600 ist eine hochpräzise Drahterodiermaschine mit Linearmotoren, die für besonders anspruchsvolle Bearbeitungsaufgaben entwickelt wurde.

Ihre aus Meehanite-Guss gefertigte Maschinenstruktur, die mithilfe der Finite-Elemente-Methode (FEM) optimiert wurde, gewährleistet eine außergewöhnliche Steifigkeit sowie eine hervorragende Stabilität gegenüber thermischen und mechanischen Einflüssen.

Dank der hochdynamischen Linearmotoren, Glasmaßstäbe und des fortschrittlichen digitalen Generators ermöglicht die Maschine schnelle, präzise und wiederholgenaue Bearbeitungen mit Oberflächengüten von bis zu Ra 0,14 μm.

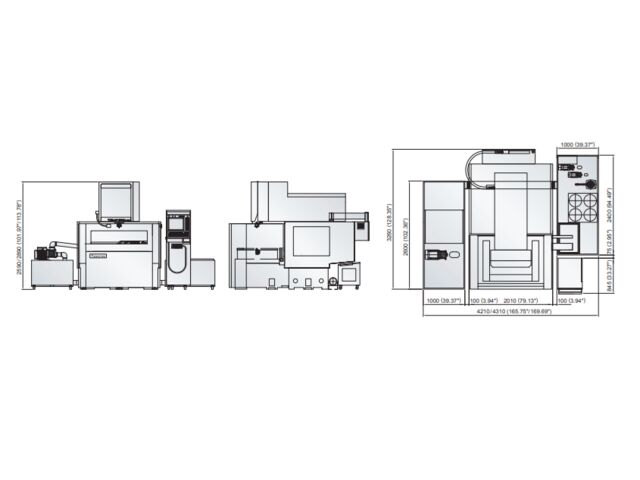

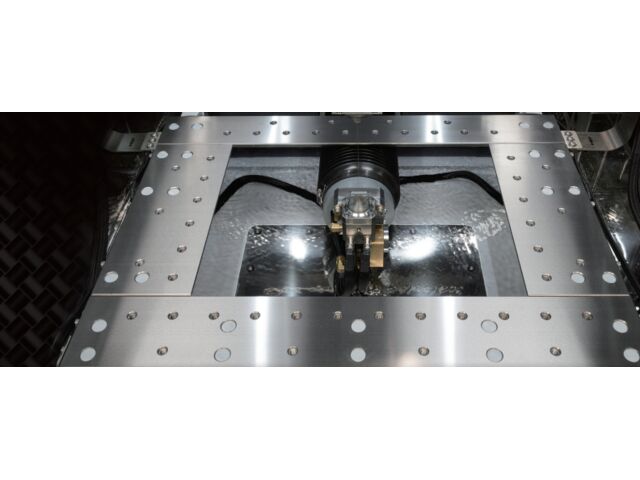

Sie kann Werkstücke mit Abmessungen von bis zu 1.500 × 1.000 × 495/595 mm und einem Gewicht von 3.500/4.000 kg aufnehmen. Die Verfahrwege betragen 1.000 × 600 mm in X/Y bei einem Z-Achsen-Hub von bis zu 610 mm.

Ein maximaler Konizitätswinkel von ±30° pro 100 mm, eine optionale Schnittgeschwindigkeit von 320 mm²/min sowie ein vollautomatisches Dielektrikmanagement mit Deionisationsanlage, Kühlsystem und vier Papierfiltern erweitern die Leistungsfähigkeit der Maschine zusätzlich.

Kompakt und zugleich robust vereint die NP1060L Plus Leistung, Präzision und Zuverlässigkeit für die Bearbeitung großer und komplexer Werkstücke.

Technische Merkmale

Hochpräzise Drahterodiermaschine Hochdynamische Linearmotoren auf den XY-Achsen Hochsteife Meehanite-Gusskonstruktion Maximaler Konizitätswinkel von ±30° / 100 mm Z-Achsen-Hub bis 610 mm Vollautomatisches Dielektrikmanagement mit Deionisationsanlage, Kühlsystem und 4 Papierfiltern.
