Außenspannende Flanschendrehmaschine (TDF)

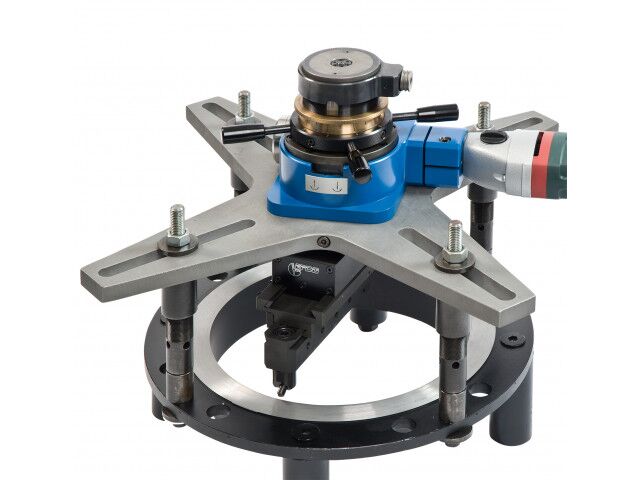

Die transportablen Flanschendrehmaschinen der EFCO TDF-Serie sind für die Vor-Ort-Bearbeitung von Flanschen, Armaturen, Pumpen, Turbinengehäusen und Wärmetauschern konzipiert. Dank ihrer flachen Bauweise und des geringen Gewichts eignen sie sich besonders für den Einsatz in beengten Platzverhältnissen. Die Außenspannung ermöglicht eine einfache und schnelle Montage, die in der Regel von einer Person durchgeführt werden kann.
Die Maschinen verfügen über ein integriertes Justiersystem zur exakten Ausrichtung auf die Bearbeitungsfläche. Der Plandrehkopf ist mit zwei automatischen Vorschüben ausgestattet: 0,1 mm/U für Schlichtbearbeitung und 1 mm/U für das Drehen von spiralförmigen Rillen oder einer Oberflächenrauheit Rz 160. Alle Maschinen sind sowohl mit Elektro- als auch mit Druckluftantrieb lieferbar.
Die TDF-Serie umfasst verschiedene Modelle für unterschiedliche Bearbeitungsdurchmesser:
TDF-05 / TDF-05A: Bearbeitungs-Ø 0–250 mm, Montage-Ø 250–400 mm, Maschinenhöhe 265–310 mm, Radialhub 80 mm, optionaler Axialhub 30 mm.
TDF-1 / TDF-1A: Bearbeitungs-Ø 0–500 mm, Montage-Ø 260–600 mm, Maschinenhöhe 265–310 mm, Radialhub 80 mm, optionaler Axialhub 30 mm.
TDF-2: Bearbeitungs-Ø 300–1200 mm, Montage-Ø 485–1345 mm, Maschinenhöhe 350 mm, Radialhub 100 mm.
pdf.directindustry.fr
TDF-3: Bearbeitungs-Ø 500–2200 mm, Montage-Ø 600–2710 mm, Maschinenhöhe 480 mm, Radialhub 150 mm.
TDF-4: Bearbeitungs-Ø 1500–3500 mm, Montage-Ø 1500–3700 mm, Maschinenhöhe 780 mm, Radialhub 200 mm.

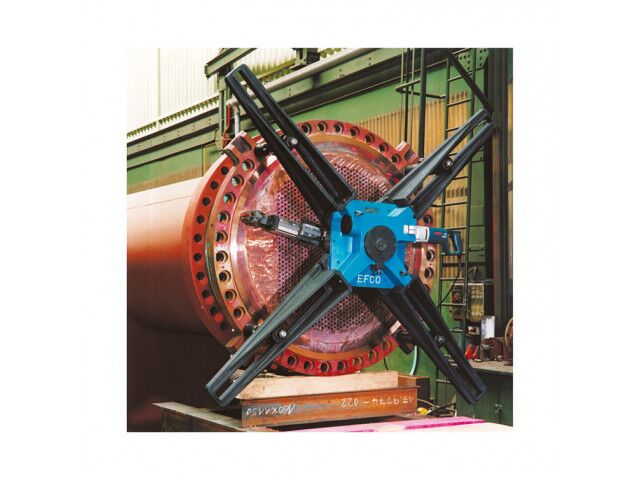

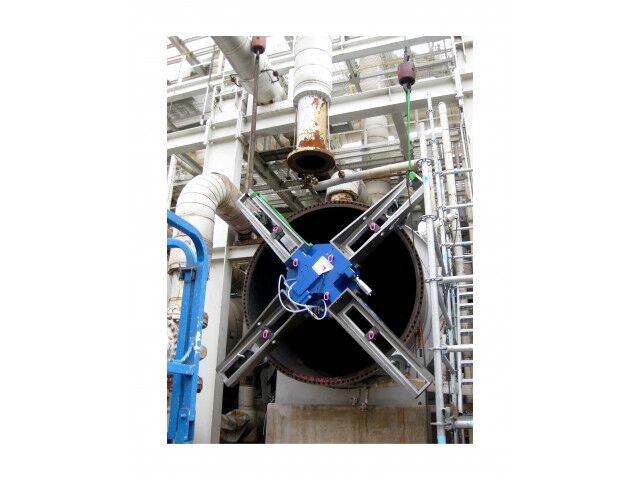

Die TDF-Maschinen bearbeiten glatte und spiralgenutete Flanschflächen, Innenkegel und Bohrungen und eignen sich für Anwendungen in Chemie, Raffinerien und Kraftwerken.
